コンパクト・ハイスピード・セイフティ、ハイクオリティ、次世代の住宅用オーバードア「フラットピット」

シンプルで美しいフェイスデザイン


■ステンカラー(標準カラー)

■シルバー(BS-1)

■赤御影(BD-1)

■白御影(BD-2)


■黒御影(BD-3)

■マボガニー(BD-1A)

■マーブル(BM-2A)

■杉柾(BM-3A)

■チーク(BM-4A)

■オーク(BM-5A)

■桧(BM-6A)



デザイン窓・レイアウト例


■外観 ミスティスモーク・角窓

■内観 ミスティスモーク・角窓

■外観 クリア・端部長方形窓

■内観 クリア・端部長方形窓


■外観 ブラウンスモーク・端部長丸窓


■内観 ブラウンスモーク・端部長丸窓
■デザイン窓・バリエーション


■角窓  80×80


■端部長方形窓 512×80


■長方形窓 500×80



■丸窓  80φ


■端部長丸窓 512×80


■長丸窓  500×80
■デザイン窓・カラーバリエーション


■クリア             ■マット


■ミスティスモーク        ■ブラウンスモーク

■デザイン窓・配置例







巻取り式電動シャッターの約4倍のスピードで開閉。開閉音は静音設計による55dB。光電センサ、隙間の無いパネルジョイント等で安全性の配慮を施しています。

待ち時間の短い開閉スピード・開閉音を低減して消音化。

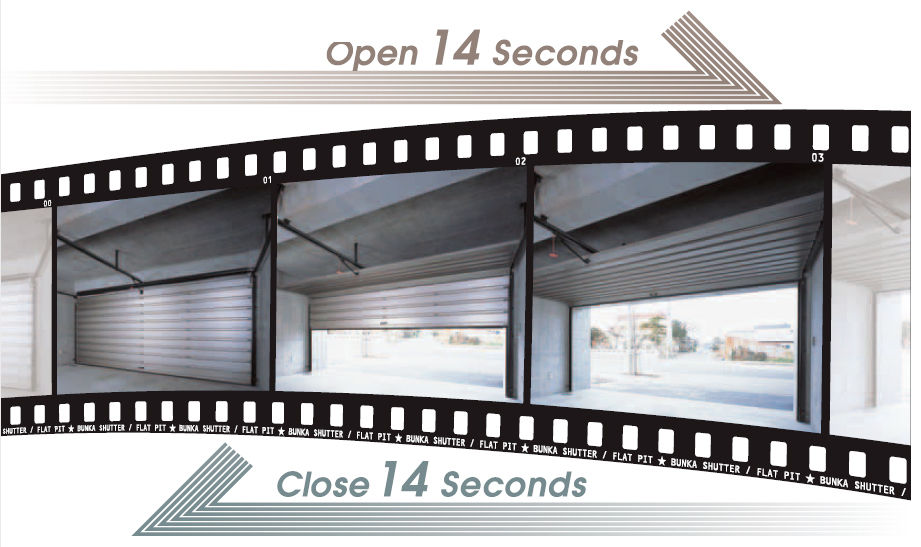

高さ2.5mの開口部であれば、標準仕様であれば全開、全閉まで約14秒。車庫入れの待ち時間を短縮します。

防火設備仕様に関しては、高さ2.5mの開口部で全開まで約14秒、全閉まで約23秒になります。


■開閉音を低減して消音化を実現

パネルの接続部分やローラーに樹脂部材を採用、接触音・振動を低減しています。 振動防止型の開閉機により、開閉動作をスロースタート・スローストップとするなど総合的な消音設計により、開閉音は55dBとなりました。

※55dBは、小川のせせらぎと同程度の音です。10dB低  減すると人が感じる音の大きさは半減するといわれていま す。











隙間の無いパネルジョイント

パネルの連結部は、独自のパネルジョイント構造により、隙間はごくわずか
屋外側から指を挟む心配がありません。












■アルミ製フルカバーのガイドレール

アルミ製カバーを装備したガイドレールにより、レールとパネルの隙間に指が入りにくい構造です。

※防火設備仕様はスチール製のカバーです。

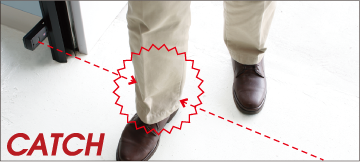

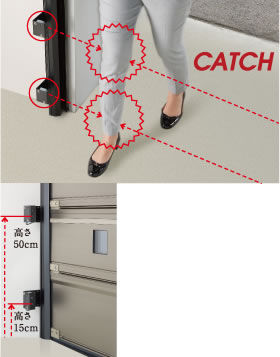

障害物感知装置

光電センサ式障害物感知装置を標準装備。スラットピットが降下中に、光電センサが障害物を感知すると、反転上昇し全開にて停止します。
光電センサは、床面から50cm、15cmの高さに設置します。

※車種または障害物の位置、形にによっては光軸が遮られない
 場合があります。
※床面反射率(大理石、水たまりなど)が高いものや直射日光
 がセンサレンズ面に当る場合、光の影響を受け、センサが正
 しく作動しない場合があります。












フラットピットは、シンプル・簡単・便利な機能を備え、防火設備仕様もございます。

簡単な操作で便利な機能

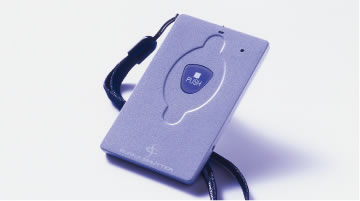

カードリモコンで簡単操作

開け閉めの度に車を降りる必要がないので、雨の日も濡れることがありません。軽くて薄いカードタイプですので、携帯にも便利です。

※電波の届く距離は地形、建物、環境などの条件によりプラス、マイナス
 方向に双方に大きく変化します。
※大型車両の違法無線、国内電波法の範囲外の軍事基地、大使館の付近
 では強力な電波によって誤作動を起こすおそれがあります。
※防火設備仕様の場合、1点式押し釦リモコンとなります。

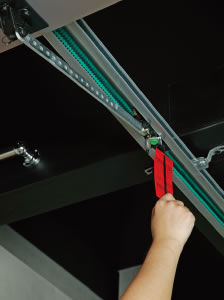

停電の際もワンタッチで手動開閉に切換

手動切換ハンドルを引くだけで手動で開閉する事が出来ます。

※停電時以外は手動開閉への切り替えを行わないでください。












■トロリー開放錠

ガレージシャッター以外の出入り口がない場合に、屋外側から手動開閉に切換ができます。

※トロリー開放錠は防火設備仕様、フラットピットBA(CP対応品)
 には設置できません。

※フラットピット以外に出入り口がない場合は、トロリー開放錠を必ず
 つけてください。ガレージ内からドアを開けることができなくなる
 可能性があります。また故障時に修理をすることができなくなる
 ことがあります。

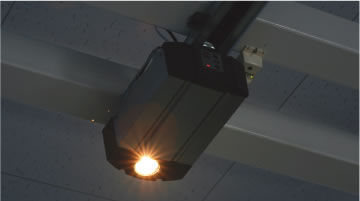

ライト付き開閉機

開閉時には自動的に開閉機のライトが点灯します。夜間の車の乗り降りや、車庫入れをサポートします。

※防火設備仕様の場合、開閉機の形状が異なります。












オプション

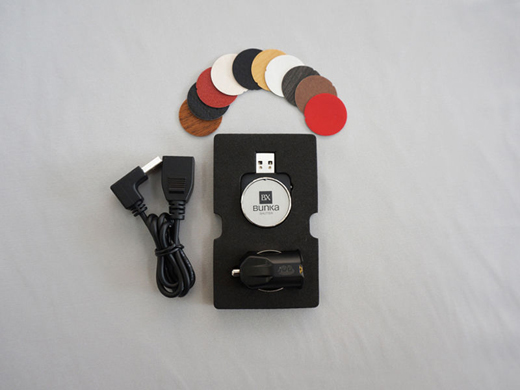

進化したリモコン 「セレクルーズ」
リモコン操作をせずシャッターを自動で開閉できる車載用のリモコンです。
テンキ―スイッチ「マイタッチⅡ」
あらかじめ設定した4桁の数字でシャッターを開閉します。

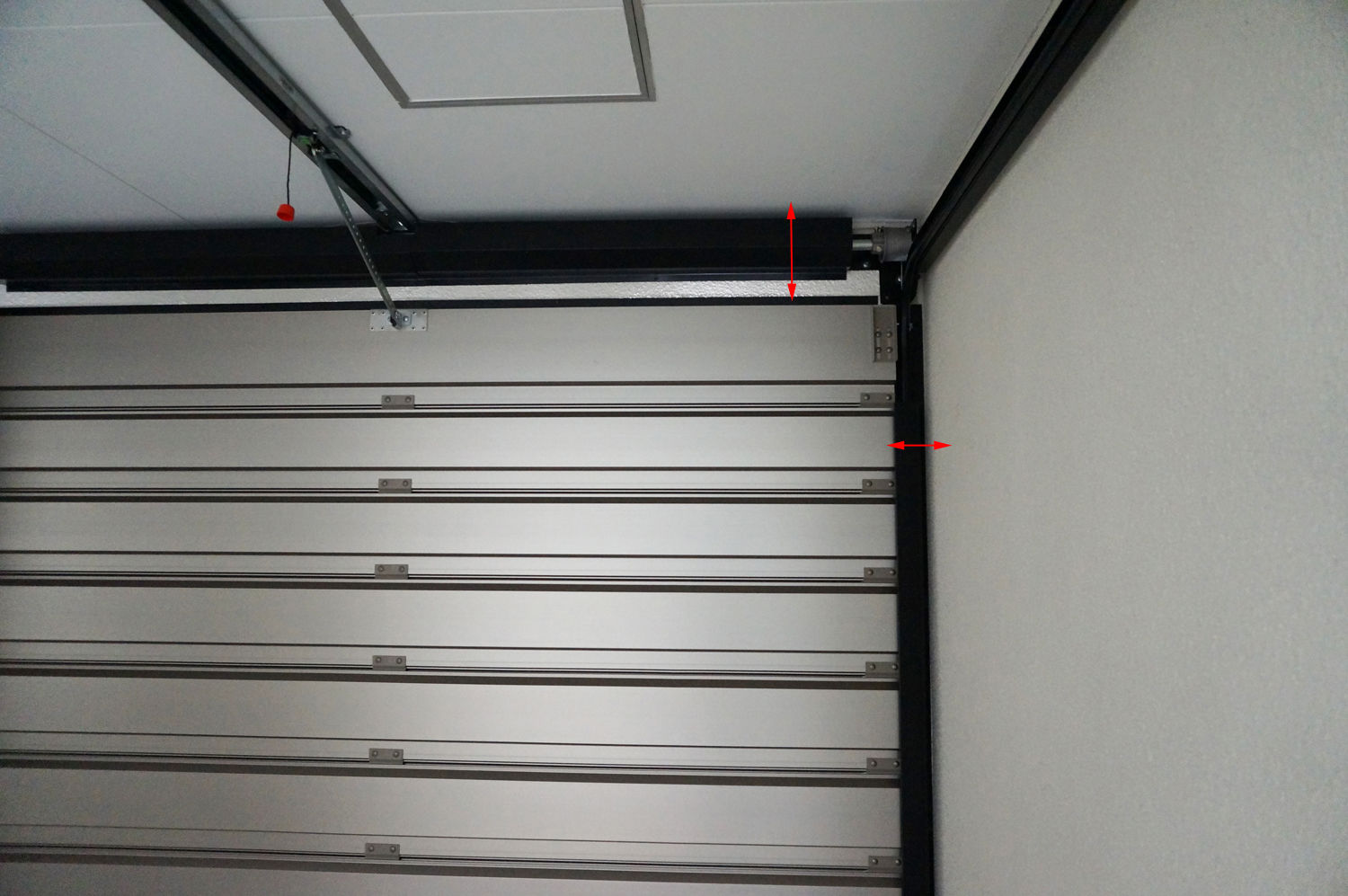

スモールスペース


■サイドルームはわずか100㎜

一体型アルミ垂直レールと溶接なしの施工により、サイドルームは最小100㎜。

※防火設備仕様は最小120㎜です。











最少250㎜のヘッドルーム

独自のパネル設計と水平レールの組合せにより、ヘッドルームは最小250㎜を実現しています。

※防火設備仕様は最小270㎜です。









セキュリティ


快適ガレージライフを支える高い防犯性能

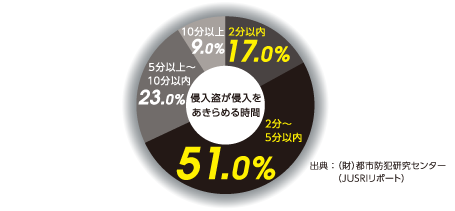

フラットピットBAは、「防犯性の高い建物部分の開発、普及に関する官民合同会議」で定められた防犯性能試験において、想定される侵入攻撃に対して5分以上防御する性能が確認された、CP認定品です。想定される侵入手口によろ攻撃に対して、5分以上かかって侵入できない場合、およそ7割が浸入をあきらめるというデータがあります。












防犯性能の高い建物部品とは

侵入窃盗に対する防犯対策の一部として平成14年11月に警察庁、関係省庁、関係民間団体による官民合同会議が設置されました。実際の犯罪手口を踏まえた攻撃方法について試験を実施し、侵入者の侵入を「5分以上防ぐ性能」を有するものが「防犯性能の高い建物部品」として公表され、これが確認された製品を示すシンボルマークが作成されました。

※「防犯性能の高い建物部品」は客観的に評価された防犯性を有する製品で、侵入を完全に防ぐものではありません。また、侵入盗の破壊による製品の破損は犯罪行為ですので、瑕疵
担保補償は他の製品と同様に対応させていただきます。

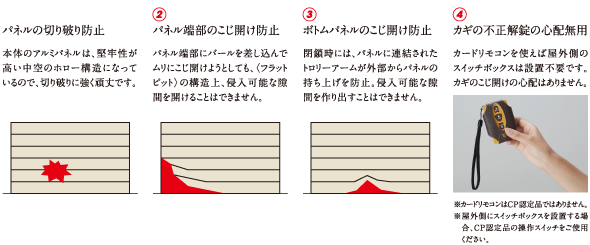

■防犯性のポイント


フラットピットBA 仕様の制限

1)トロリー開放錠の設置はできません。
2)明り窓(オプション)の床面から1.8m以下、ならびにパネル中央部1m範囲内への設置はできません。


















防火設備仕様

■防火設備としてご使用いただけます。




■防火設備の種類と設置できる建物の種類

1)対 象 建築物:防火地域内または、準防火地域内の建築物
2)対 象 部 位:外壁の開口部で延焼のおそれのある部分※
3)防火設備の種類:準遮炎性能を有する防火設備
4)法     令:法令第64条令第136条の2の3

※耐火建築物、準耐火建築物以外となる。

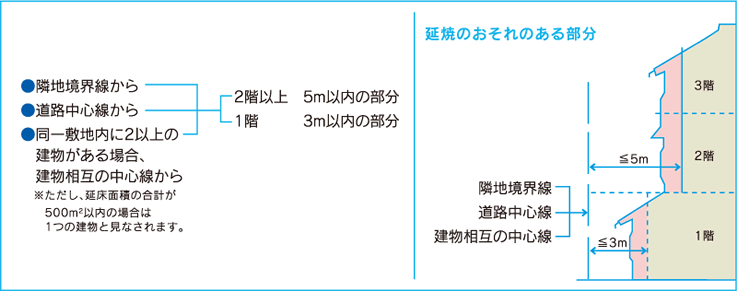

■延焼のおそれのある部分


■防火設備仕様カードリモコン

防火設備仕様は1点式押ボタンリモコンになります。















防火設備仕様ライト付き開閉機














障害物感知装置

光電管センサ式と負荷感知式の2重の障害物感知装置を装備。
光電センサ式は床面から15㎝の高さに装備しています。

※車両または停止位置によって光軸が遮られない場合があります。
※障害物の形(棒や格子状の物)、大きさ、位置、色(透明色など)
 によっては、光軸が遮られず感知できない場合があります。
※床面反射率(大理石、水たまりなど)が高いものや直射日光が
 センサレンズ面に当る場合、光の影響を受け、センサが正しく
 作動しない場合があります。

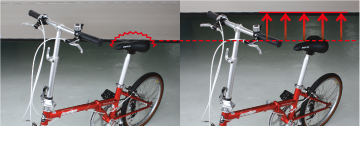

負荷感知式

負荷感知式はパネル下に置き忘れた自転車等に当ると、パネルを
ストップ・反転上昇します。

※障害物に急な傾斜があるなど、接触面の状態によっては障害物
 を検知できない場合があります。また、障害物を検知して停止
 した場合でもパネル重量により障害物を破損させるおそれが
 あります。












■停電の際のワンタッチ手動切り替え













間口に柔軟に対応するコンパクトな設計です。

■設計範囲



■部材仕様・開閉機性能




■耐用年数・水圧転写塗装塗膜性能




■デザイン窓サイズ




■デザイン窓の取付可能個数
※防火設備仕様の場合デザイン窓の設置はできません。
※デザイン窓の設置個数により設計範囲に制限があります。
詳しくは弊社担当まで問い合わせください。





高速パネルシャッターフラットピットの価格設置例になります。

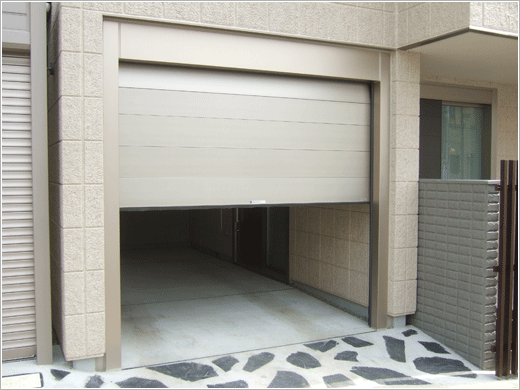

世田谷区T様邸・次世代オーバードア「フラットピット」お届けしました。

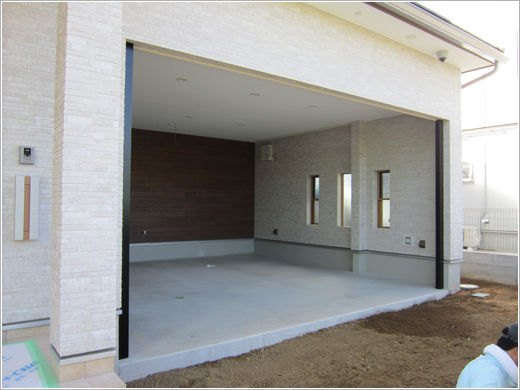

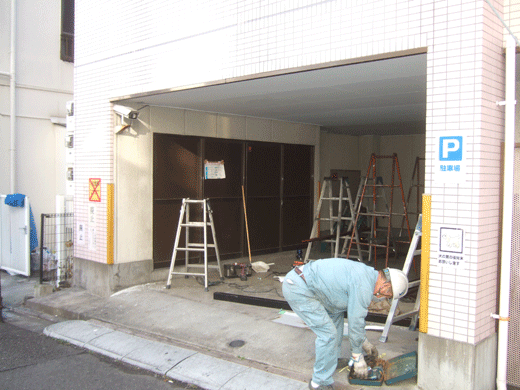

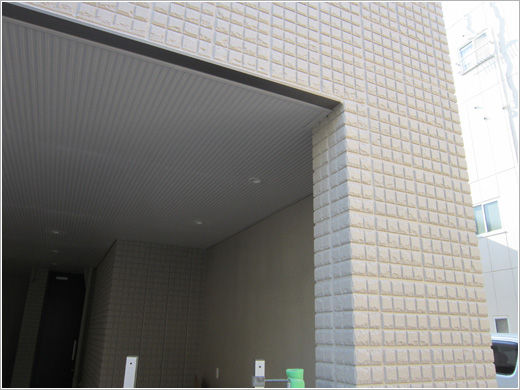

設置前

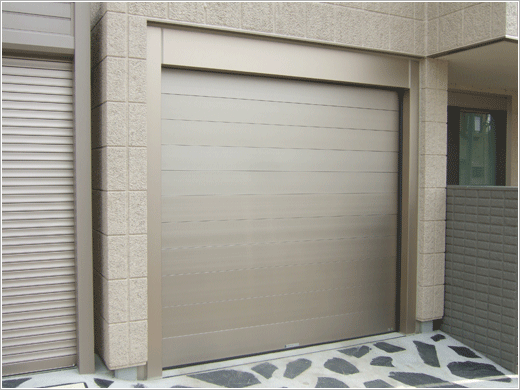

設置後

製品仕様・価格

製品名 住宅用オーバースライディングドア「フラットピット」防火設備仕様
寸法 開口幅W2,495×開口高H2,400 1台

ステンカラー(アルミパネル)
ブラック(レール・ブラケット)

開閉仕様

1点式押しボタン1個/1点式リモコンセレカードⅡ2個

電源 100V
シャッター以外の工事

化粧枠・1次側電気工事・水平レール下地工事・本体下地工事・天井解体工事

参考お届け金額

¥1,160,352
製品・本体工事・化粧枠・1次側電気工事・水平レール下地工事・本体下地工事・天井解体工事・消費税込

納期 製作納期20日間・工事日数3日間

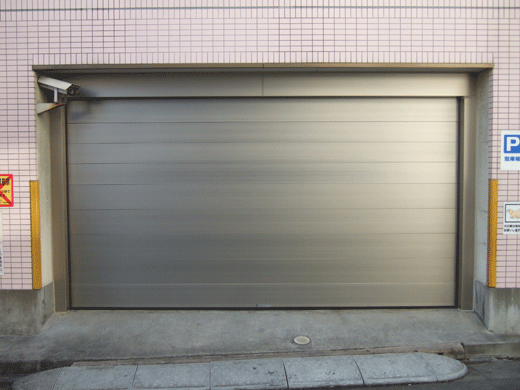

足立区K様ビル・次世代オーバードア「フラットピット」お届けしました。

設置前

設置後

製品仕様・価格

製品名 住宅用オーバースライディングドア「フラットピット」標準仕様
寸法 開口幅W3,950×開口高H2,100 1台

ステンカラー(アルミパネル)
ブラック(レール・ブラケット)

開閉仕様

1点式押しボタン 1個 / 1点式リモコンセレカードⅡ 2個

電源 100V
シャッター以外の工事

化粧枠・1次側電気工事・水平レール下地工事・本体下地工事・天井解体工事

参考お届け金額

お問い合わせください
製品・本体工事・化粧枠・1次側電気工事・水平レール下地工事・本体下地工事・天井解体工事・消費税込

納期 製作納期20日間・工事日数2日間

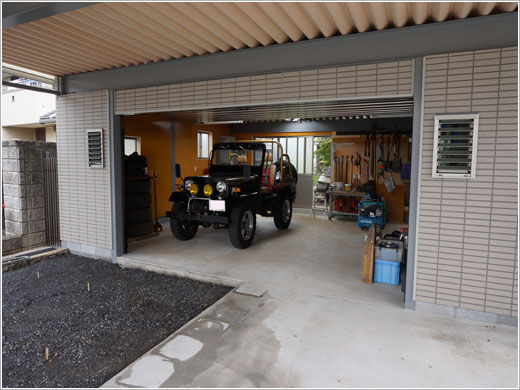

千葉県流山市H様邸・次世代オーバードア「フラットピット」お届けしました。

設置前

設置後

製品仕様・価格

製品名 住宅用オーバースライディングドア「フラットピット」水圧転写塗装仕様
寸法 開口幅W5,000×開口高さH2,700 1台
開閉仕様

1点式押しボタン1個 / 1点式リモコンセレカードⅢ 2個

チークカラー木目(アルミパネル)
ブラック(レール・ブラケット)

電源 100V
参考お届け金額

¥1,871,629
製品・本体工事・消費税込

納期 製作納期20日間・工事日数1日

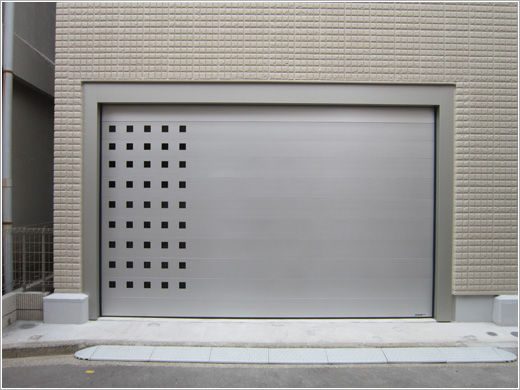

横浜市S様邸・「フラットピット・シルバー」角窓仕様お届けしました。

設置前

設置後

製品仕様・価格

製品名 住宅用オーバースライディングドア「フラットピット」水圧転写塗装仕様
寸法 開口幅W4,180×開口高H2,655 1台
開閉仕様

1点式押しボタン1個 / 1点式リモコンセレカードⅢ3個

シルバー(アルミパネル)
ブラック(レール・ブラケット)
角窓(ミスティスモーク)45個

電源 100V
シャッター以外の工事 本体下地工事・化粧枠工事
参考お届け金額

お問い合わせください
製品・本体工事・本体下地工事・化粧枠工事・消費税込

納期 製作納期20日間・工事日数3日間

所沢市M様邸・次世代オーバードア「フラットピット」お届けしました。

設置前

設置後

製品仕様・価格

製品名 住宅用オーバースライディングドア「フラットピット」標準仕様
寸法 開口幅W4,000×開口高H2,300 1台
開閉仕様

1点式押しボタン1個 / 1点式リモコンセレカードⅢ2個

ステンカラー(アルミパネル)
ブラック(レール・ブラケット)

電源 100V
シャッター以外の工事 なし
参考お届け金額

¥1,001,409
製品・本体工事・消費税込

納期 製作納期20日間・工事日数1日
