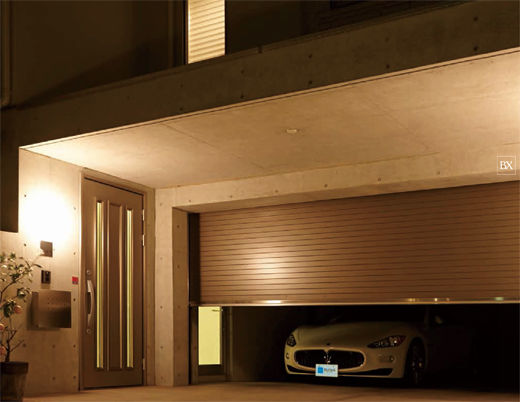

デザイン・機能にこだわったガレージシャッター「ポルティエ」です。

創りあげたのは”品格”。フラットだからガレージの美しさが際立ちます。

フラットに拘ったフェースデザインが洗練された感覚を醸し出し、外観にマッチしたカラーバリエーションが住いとの一体感を演出します。

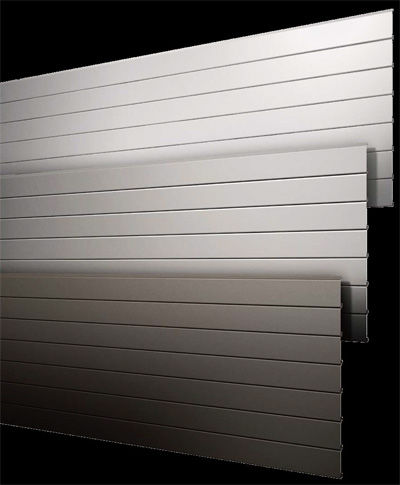

デザイン | 新型スラット

フラットだから美しさが際立ちます。
新型スラットは1枚1枚が平らで段差のないフラットサーフェスデザイン。
見た目の印象は新鮮かつ美麗。
フラットなゆえ、ほこりや水滴のたまりも少なく、長期にわたって美しさを保ちます。

フラットデザインの新型スラットはシンプルかつ洗練されたスタイルで住まいとの一体感を演出します。

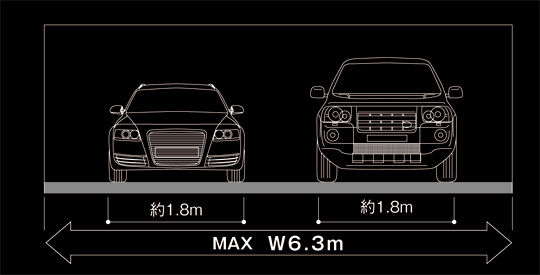

大開口対応 | 最大間口 6.3m

最大有効開口幅Wは6.3mまで対応可能です。
車2台分のガレージでも1連で対応できますので、柱の無いスッキリとした空間が実現できます。

安全性 | セーフティ

ガレージに求められる、安全性、防犯性能、防火性能にこだわりました

  1. レール内蔵型多光軸センサ・標準仕様
  2. 座板感知式障害物感知装置・防火設備仕様
  3. ビームセンサ・防火設備仕様
  4. 急降下防止装置・標準仕様・防火設備仕様
  5. 防犯性能
  6. 防火性能

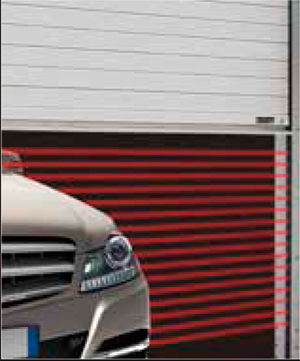

1. レール内蔵型多光軸センサ・標準仕様



レールに内蔵された多光軸センサで開口部の障害物を感知。もしもの時でも人や車両等に接触することなくシャッターが停止します。
また電源は本体側から供給している為電池交換は不要です。

● レール内部の多光軸センサにより、シャッターに触れることなく障害物を感知すると停止します。

● 障害物を取り除いた後、シャッターを操作してください。

<注意事項>

  • 防火設備仕様には装備できません。
  • 地面から約15㎝の間は感知しません。
  • 地面から約150㎝以上は感知しません。
  • 上昇中は障害物を感知しません。
  • シャッター上昇中に、床面から150㎝の間でシャッターを停止させた場合、シャッターを閉鎖できません。
    閉鎖させる場合は一度シャッターを150㎝より上の高さまで上げて閉鎖させてください。
  • 隙間のある籠や透明なガラス等の光を逃がす障害物を感知しない場合があります。
  • 床面反射率(大理石、水たまりなど)が高いものや直射日光がセンサレンズ面に当る場合、光の影響を受け
    センサが正しく作動しない場合があります。
  • 雪などがレールに入ると正しく開閉動作が出来ない場合があります。

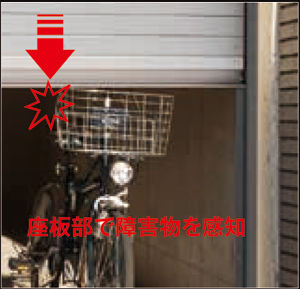

2. 座板感知式障害物感知装置・防火設備仕様

座板に障害物が接触すると送受信により制御盤が働き、降下中のシャッターを停止させます。

座板部で障害物を感知すると反転上昇し、停止します。

※電池交換が必要です。

<注意事項>

  • 地面から約12㎝の間は感知しません。
  • 全開位置から下げ方向に約20㎝は感知しません。
  • 上昇中に障害物は感知しません。
  • 障害物に急な傾斜があるなど、接触面の状態によって障害物を感知できない場合があります。
    また、障害物を感知して停止した場合でもシャッター重量により障害物がハ損するおそれがあります。
  • 雪などにより、座板が凍結する場合、正しく開閉動作が出来ない場合があります。

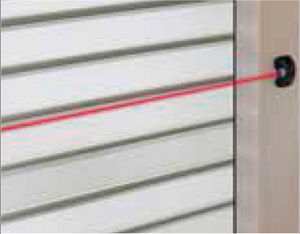

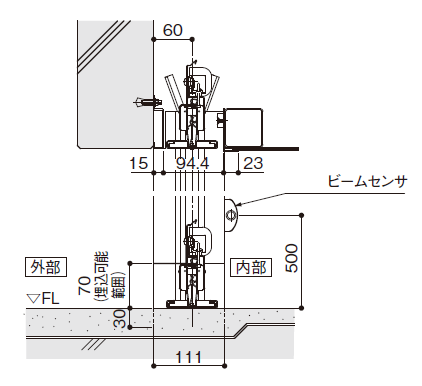

3. ビームセンサ・防火設備仕様

座板感知式障害物感知装置に加え、ビームセンサで障害物を感知。もしもの時でも人や車両等がセンサを妨げることで
人や車両等に接触することなくシャッターは停止します。

電源は本体側から供給しているため電池交換は不要です。

● 地面から50㎝の位置で両サイドのレールにビームセンサを設置し、シャッターに触れることなく障害物を感知することでシャッターが停止します
● 障害物を取り除いた後、シャッターを操作してください。

<注意事項>

  • 上昇中は障害物を感知しません。
  • 隙間のある籠やガラス等の光を通す障害物を感知しない場合があります。
  • 床面反射率(大理石、水たまり)が高いものや直射日光がセンサレンズ面に当る場合、光の影響を受け、
    センサが正しく作動しない場合があります。

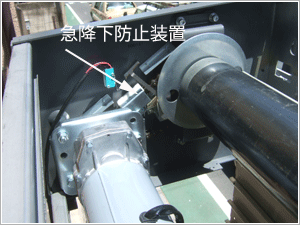

4. 急降下防止装置を標準装備

万一の故障が発生してもシャッターが急降下することの無いよう、急降下防止装置を標準装備しました。
急降下防止装置が作動した場合は、文化シヤッターサービス株式会社にて補修および復旧の作業いたします(有償)。

5. 防犯性能

「防犯性能の高い建物部品の開発、普及に関する官民合同会議」で定められた防犯性能試験を行い、想定される侵入手口による攻撃に対して
5分以上防ぐ性能を有することが確認された製品です。

6. 防火性能

建設省告示第1350号に基づく例示仕様の防火設備もラインアップ。
スラットはスチール製t0.8㎜を使用、ガイドレールはスチール製t1.6㎜、ステンレス製t1.5㎜となります。



標準装備 | 楽々 ・・・ セレカードⅢ・セレクルーズⅡ

シャッターリモコン「セレカードⅢ」ならシャッターの開閉は車の中からワンタッチ!
雨の日でもぬれずに楽々快適です。
5色の<セレカード>と6色のレザージャケットをお好みの組み合わせでお選び頂けます。
レザージャケットは本革製で手になじみやすく滑りにくいユニバーサルデザインです。











車載用自動開閉リモコンセレクルーズⅡ」
車のUSB電源ソケットに差し込むだけでエンジンをかけると、シャッターが開きます。



オプション |セレアーキ・テンキ―スイッチ<マイタッチⅡ>

ワイヤレス押しボタンスイッチ「セレアーキ」

 配管・配線工事が不要で低コスト、短納期で導入が可能。
建物意匠に合わせてカラーが選べます。

テンキ―スイッチ「マイタッチⅡ」あらかじめ登録した4桁の番号でシャッターを開閉します。
鍵を持ち歩く必要がないので防犯性に優れています。

ガガレージ専用に開発された開閉音の静かなワイドシャッター「ポルティエ」はワイド6.3mまで1本で対応可能です。

「ポルティエ」製品仕様になります。

項目 材質 備考
スラット 標準仕様 カラー鋼板 t0.8
防火設備仕様

オプション

オーダーフィルム

標準仕様のみ対応 塩化ビニル樹脂(不燃)
座板 標準仕様 アルミニウム合金押出形材
防火設備仕様 アルミニウム合金押出形材+ 溶融亜鉛めっき鋼板t1.2 巻き
アルミニウム合金押出形材+ ステンレス鋼板t1.5 巻き
ガイドレール 標準仕様 アルミニウム合金押出形材
防火設備仕様 溶融亜鉛めっき鋼板 t1.6
ステンレス鋼板 t1.5
ケース 標準・防火設備仕様 溶融亜鉛めっき鋼板 t0.8
障害物感知装置 標準仕様 多光軸センサ
防火設備仕様 座板感知式+ビームセンサ
オプション 光電管センサ方式
耐風圧性能 750Pa

ポルティエ開閉機(モーター)性能になります。

項目 EGLM-25GT3 EGLM-50GT3
電動巻上速度 (50Hz/60Hz)m/min 5.0/6.0 5.3/6.3
出力 kW 0.125 0.25
時間定格 min 5 5
電圧 V 100 100
周波数 Hz 50/60 50/60
全負荷電流 (50Hz/60Hz)A 3.0/2.96 3.0/2.96

※電動巻上速度はシャッターの大きさにより変わります。
設計範囲表④に関しては、50Hz3.0m/min、60Hz3.7m/minとなります。



■ 設計耐用回数・年数(作動不良を起こさない状態):10000回開閉・10年

  • 「設計耐用回数・年数」は保証値ではありません。保証期間については「製品保証」を参照してください。
  • 「設計耐用回数・年数」はお客様による適切な維持・管理とお手入れを行い、かつ専門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実施した場合の数値です。
    なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場所、および高温、低温、多湿などの使用環境下では、記載数値を満足しないことがあります。



■使用条件

周囲温度 -10℃~+40℃(凍結を除く)
周囲湿度 RH80%以下
周囲環境 粉塵、有害ガス、結露、凍結のないこと

ガレージ専用に開発されたフラットワイドシャッター「ポルティエ」のカラーバリエーションです。

シャッターカラーは全部で9色をご用意いたしました。

住宅用途に特化した色、柄。
ガレージに美しい表情をもたらすカラーバリエーションを豊富にご用意。



シャッターカラーは全9色をご用意。住宅用途に特化したモダンテイストな色調と、オーダーフィルムタイプとしてウッドテイストをご用意。フラットだからこその美しい仕上がりをお届けします。



■スタンダード

標準仕様(アルミレール)

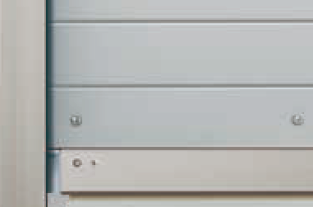

ミストシルバー

ガイドレール:ミストシルバー
スラット:ステンカラー(UB)
座板:ステンカラー(UB)
ケース:ミストシルバー

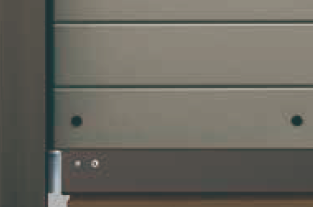

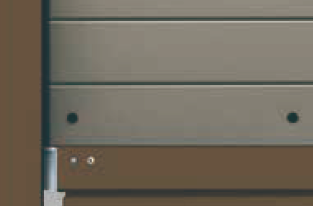

ヘイゼルステン

ガイドレール:ヘイゼルステン
スラット:ブロンズ
座板:ビューブラウン
ケース:ヘイゼルステン

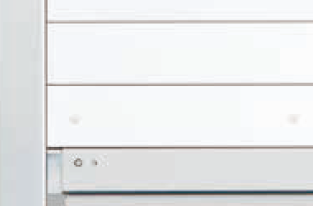

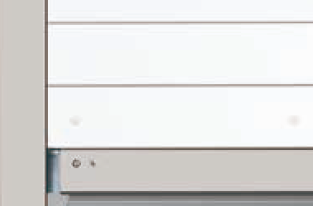

フロストホワイト

ガイドレール:フロストホワイト
スラット:シルバー
座板:シルバー
ケース:フロストホワイト

防火設備仕様(スチールレール)

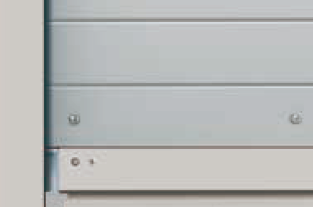

ミストシルバー

ガイドレール:ミストシルバー
スラット:アーモンドステン
座板:アーモンドステン
ケース:ミストシルバー

ヘイゼルステン

ガイドレール:ヘイゼルステン
スラット:ビューブラウン
座板:ビューブラウン
ケース:ヘイゼルステン

フロストホワイト

ガイドレール:フロストホワイト
スラット:シルバーグレー
座板:シルバーグレー
ケース:フロストホワイト

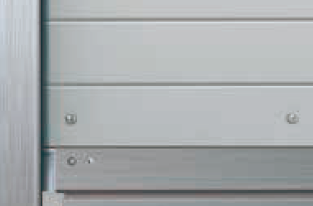

防火設備仕様(ステンレスレール)

ミストシルバー

ガイドレール:ミストシルバー
スラット:ステンレス
座板:ステンレス
ケース:ミストシルバー

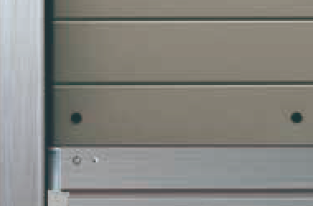

ヘイゼルステン

ガイドレール:ヘイゼルステン
スラット:ステンレス
座板:ステンレス
ケース:ヘイゼルステン

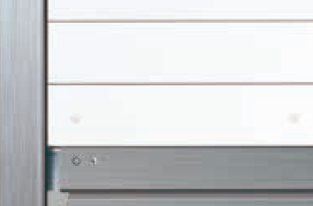

フロストホワイト

ガイドレール:フロストホワイト
スラット:ステンレス
座板:ステンレス
ケース:フロストホワイト

■ウッドテイスト (オーダーフィルムタイプ)

※オーダーフィルムは標準仕様(アルミレール)のみの対応になります。ガイドレール、座板は全てブラック(TA)です。

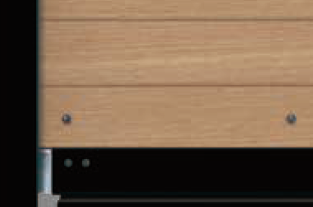

ライトウォールナット 柾目

ガイドレール:ライトウォールナット
スラット:ブラック
座板:ブラック
ケース:ブラック

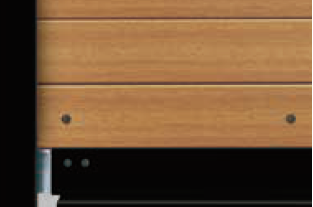

ミディアムオーク 柾目

ガイドレール:ミディアムオーク
スラット:ブラック
座板:ブラック
ケース:ブラック

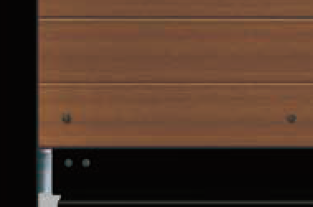

ブランチーク 板柾

ガイドレール:ブランチーク
スラット:ブラック
座板:ブラック
ケース:ブラック

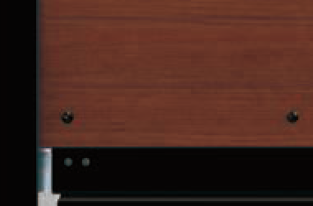

トラッドウォールナット 板

ガイドレール:トラッドウォールナット
スラット:ブラック
座板:ブラック
ケース:ブラック

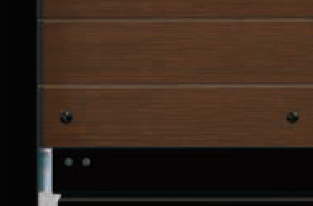

ゼブラウット 柾目

ガイドレール:ゼブラウッド
スラット:ブラック
座板:ブラック
ケース:ブラック

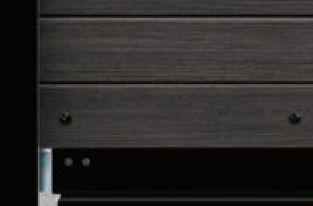

チャコールネズコ 柾目

ガイドレール:チャコールネズコ
スラット:ブラック
座板:ブラック
ケース:ブラック



ガレージ専用に開発されたフラットワイドシャッター「ポルティエ」の納まり図面です。

設計範囲表(内巻き専用)になります。

ケース寸法になります。

範囲 開閉機 A B
W-EGLM-25GT3 485 430
550 550
W-EGLM-50GT3 530 530
580 550

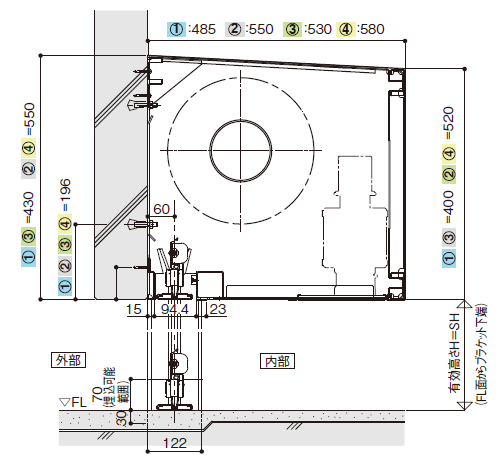

ケース納まりになります。

・標準仕様になります。

・防火設備仕様になります。

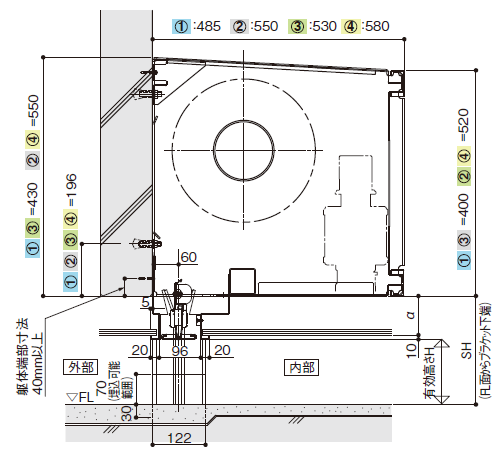

シャッター本体天井内納まりになります。

・標準仕様になります。

・防火設備仕様になります。

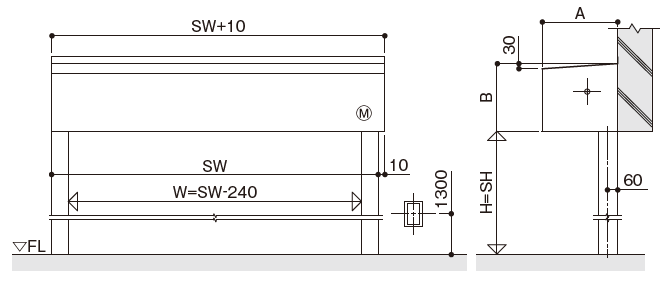

姿図(図面は内観、右勝手を示します)になります。

・ケース納まり標準仕様になります。

※SHはブラケット下端までの寸法を示し、H(有効高さ)もFLからブラケット下端までを示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。

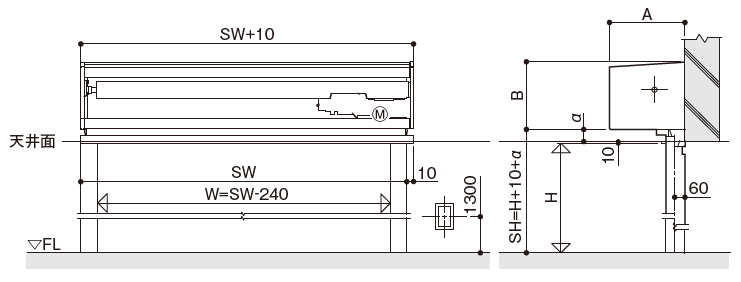

・天井内納まり標準仕様になります。

※SHはブラケット下端までの寸法を示し、Hは有効高さ(FLから天井面下端まで)を示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。
αは天井からブラケット下端までの寸法を示す。

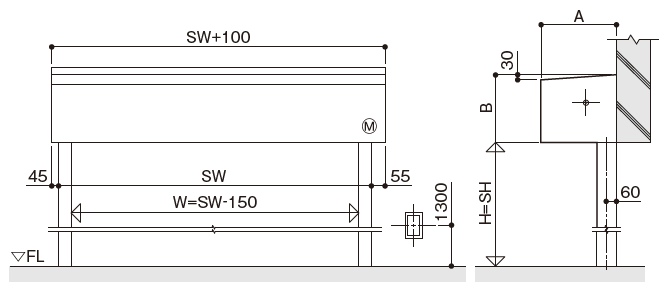

・ケース納まり防火設備仕様になります。

※SHはブラケット下端までの寸法を示し、H(有効高さ)もFLからブラケット下端までを示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。

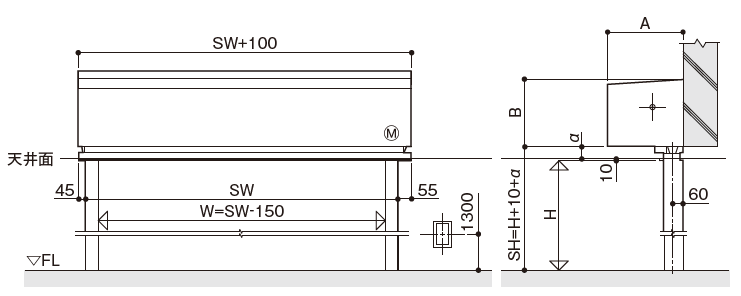

・天井内納まり防火設備仕様になります。

※SHはブラケット下端までの寸法を示し、Hは有効高さ(FLから天井面下端まで)を示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。
※αは天井からブラケット下端までの寸法を示す。

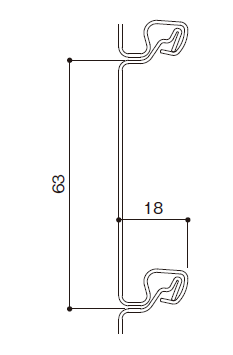

スラットの図となります。

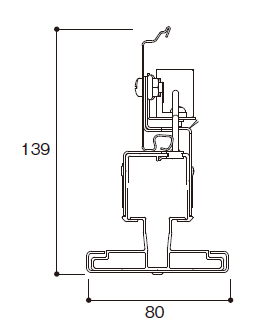

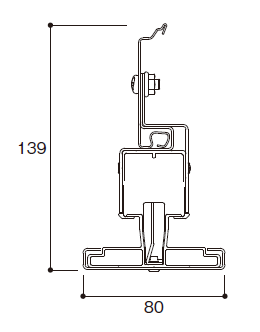

座板の図となります。

・標準仕様になります。

・防火設備仕様になります。

標準仕様(アルミレール)の納まり図になります。

・露出レール納まりになります。

※シャッター有効幅開口より、左右レールの奥行きが120mmずつ必要となります。

・埋込レール納まりになります。

※シャッター有効幅開口より、左右レールの奥行きが120mmずつ必要となります。

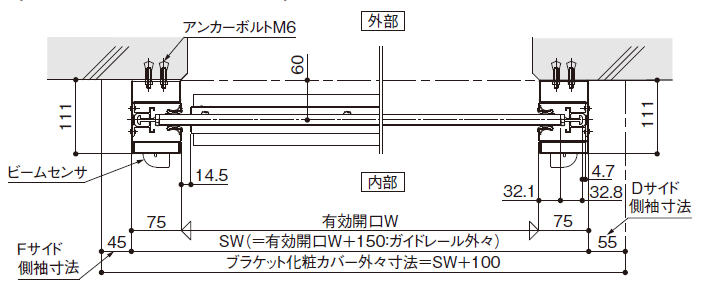

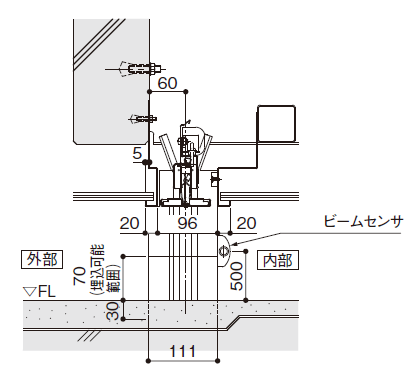

防火設備仕様(スチールレール・ステンレスレール)の納まり図になります。

・露出レール納まりになります。

※シャッター有効幅開口より、左右レールの奥行きが75mmずつ必要となります。

・埋込レール納まりになります。

※シャッター有効幅開口より、左右レールの奥行きが75mmずつ必要となります。

ガレージ専用に開発されたフラットワイドシャッター「ポルティエ」の価格設置例になります。

加須市S様邸・フラットガレージシャッター「ポルティエ・オーダーフィルム」お届けしました。

設置後1

設置後2

製品仕様・価格

製品名 フラットガレージシャッター「ポルティエ」オーダーフィルムタイプ
寸法 開口幅W3,500×開口高さH2,400 1台

ミディアムオーク柾目(オーダーフィルム)
アルミブラック(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白色・桧皮色

水縹・深縹
電源 100V
シャッター以外の工事 なし
納期 製作納期20日間・工事日数1日

さいたま市M様邸・フラットガレージシャッター「ポルティエ・ブランチーク」お届けしました。

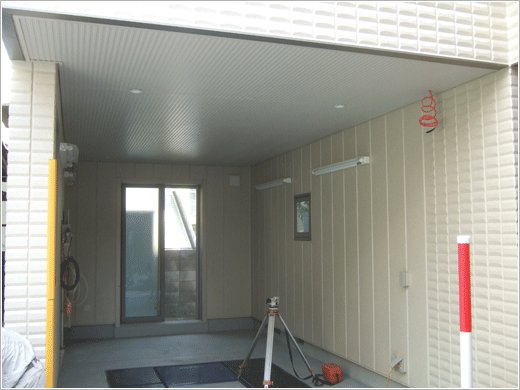

設置前

設置後

製品仕様・価格

製品名 フラットガレージシャッター「ポルティエ」オーダーフィルムタイプ
寸法 開口幅W2,500×開口高さH2,800 1台

ブランチーク(オーダーフィルム)

アルミブラック(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白色・桧皮色

乳白色・桧皮色
電源 100V
シャッター以外の工事 化粧枠(ステングレー)
納期 製作納期20日間・工事日数1日

東京都大田区P様邸・フラットガレージシャッター「ポルティエ」お届けしました。

設置後1

設置後2



製品仕様・価格

製品名 フラットガレージシャッター「ポルティエ」防火設備仕様
寸法 開口幅W4,000×開口高さH2,000 1台
シャッター本体

ヘイゼルステンカラー

レール・座板ステンレス仕様

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白色・桧皮色

乳白色・桧皮色
電源 100V
シャッター以外の工事

なし

納期 製作納期20日間・工事日数1日

東京都台東区・フラットガレージシャッター「ポルティエ」お届けしました。

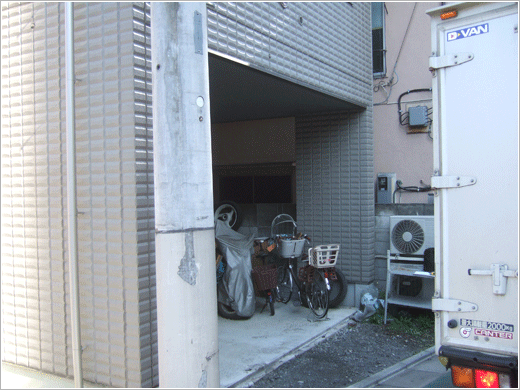

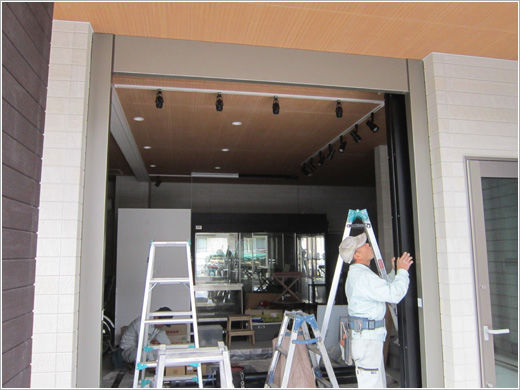

設置前

設置後

製品仕様・価格

製品名 フラットガレージシャッター「ポルティエ」防火設備仕様
寸法 開口幅W3,485×開口高H2,400 1台
シャッター本体

ミストシルバーカラー

レール・座板ステンレス仕様

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白色・桧皮色

乳白色・桧皮色
電源 100V
シャッター以外の工事 H型鋼ゲートフレーム・1次側電気・コーキング工事
納期 製作納期20日間・工事日数3日

東京都板橋区・フラットガレージシャッター「ポルティエ」お届けしました。

設置前

設置後

製品仕様・価格

製品名 フラットガレージシャッター「ポルティエ」防火設備仕様
寸法 開口幅W4,700×開口高H2,500 1台
シャッター本体

ヘイゼルステンカラー
レール・座板ステンレス仕様

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

支子色・琥珀色
電源 100V
シャッター以外の工事

H型鋼ゲートフレーム・1次側電気・コーキング工事・100V電源工事(ガレージ内より引き込み)・土間コンクリート工事

納期 製作納期20日間・工事日数5日
