設置前のガレージ入り口は、ビルトイン式のコンクリートで作られたガレージでした。戸締りが出来ずホコリや猫が入ってきてしまう為、シャッターの設置をご検討されていました。

有効開口Wが6m近くありましたので通常の電動ワイドシャッターでは対応できません。重量シャッターであれば可能でありますが、コスト、外観的にガレージには不向きです。

そこでW6mまで対応可能なシャッターアルミ消音シャッター「御前様」をご検討くださり、ホームページから弊社へお問い合わせいただき今回の設置となりました。大変ありがとうございました。

以下シャッター設置完了までのレポートをお届けいたします。今後のご参考になれば幸いです。

シャッターが搬入された設置前のガレージ外観です。

①有効開口幅W5,980mm

①有効開口幅W5,980mm

②有効開口高H1,980mm

①シャッターブラケット(巻き取り軸受け)をコンクリートにアンカーを打ち込み固定します。

②左右のブラケットを通し金具で繋ぎ補強します。

③各レベル(高さ)に基準線を引きます。

①ブラケットに巻き取りシャフトを設置します。

②巻取りシャフトにスラット(シャッターカーテン)を吊り込みます。

③開閉機モーターは家庭用100Vで動きます。

①スラットを横から差込足していきます。

①こちらが「御前様」の静かさの特徴でもある、アルミロール成形スラットへ発泡ウレタンを充填した断面です。

①横から差し込んだスラットを、抜けないように樹脂性のツメを差し込みます。

①ピタリとはまり、ハンドリベットで固定します。

①全部のスラットを差込終わったら、巻き取りシャフトへ巻きつけます。

その後ガイドレールを左右に取り付けます。

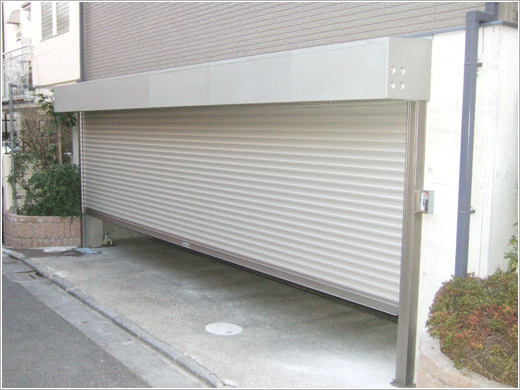

ガイドレール・カバーケースを張り動作を確認です。

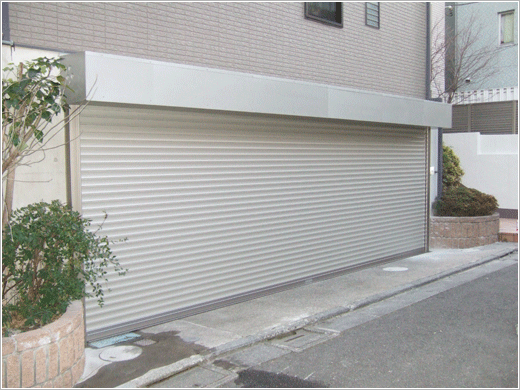

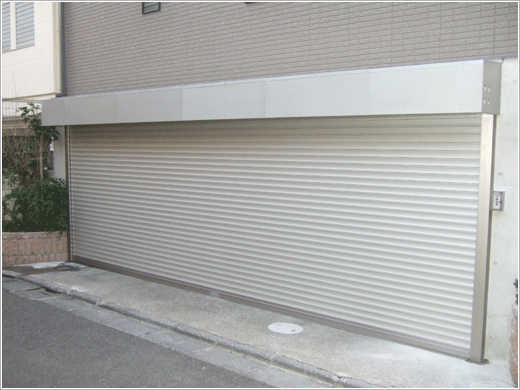

安全装置、各所チェックを行い設置完了です。

「御前様」は、住宅街に設置しても周囲に気兼ねすることなくシャッターの開閉が可能です。

ガレージシャッター
御前様(消音シャッター)
お届けした製品仕様になります。

製品名

電動ワイドアルミシャッター「御前様」

寸法

開口幅W5980×開口高1980 (単位mm)

ミストシルバー

開閉装置

3点式押しボタンスイッチ・ワイヤレスリモコン「セレカードⅢ」

開閉機仕様

EGM-15SA 単相100V 0.080kw

安全装置

マジックセンサー(座板感知式)
