  • 有効開口幅4mまで一連でカバーします。
  • 新築向けの先付タイプとリフォームに最適な後付けタイプをご用意しています。
  • 木造住宅・RC住宅用です。鉄骨造の場合はお問い合わせください。
  • 換気孔の開閉まで一発操作の電動タイプ
  • 停電時は手動シャッターのように操作できる切換レバーを標準装備しております。
換気や採光が可能な高機能モデルです。

操作タイプ

使用対象

電動スマートタイプ、電動HA+ワイヤレス、電動HA、電動ワイヤレス、電動標準 木造在来工法、2×4工法
※各工法とも地上3階以下、連窓の時は2階まで
​(連窓のシャッター開口Wが4000mmを超える場合は1階まで)

適応サッシ

間口モジュール

内付、半外付、外付、2×4  関東間、関西間、九州、四国間、メーターモジュール

耐風圧強度

使用対象

開口W698~2100:1400Pa(地上6階まで)
開口W2101~2700:1000Pa(地上4階まで)
開口W2701~4000:600Pa(地上2階まで)
連窓の設定なし
木造在来工法、2×4工法
※シャッター開口W2701~4000:地上2階以下
※シャッター開口W2101~2700:地上4階以下
※シャッター開口W698~2100   :地上6階以下

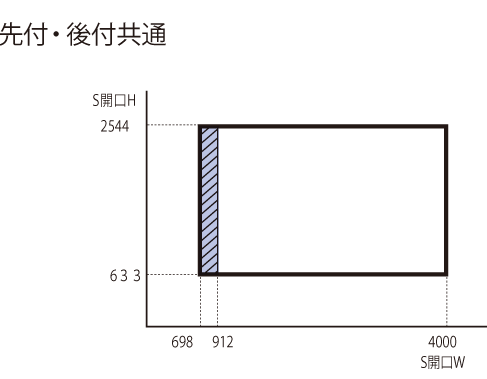

設計範囲

スマート、HA+ワイヤレス、ワイヤレスは制作不可

部材仕様

主要部材 スラット カラーアルミ板
(発泡ウレタン充填)
シャッターケース ケース材 カラー鋼板
化粧キャップ AES樹脂
外枠・ガイドレール
下枠・幅木
アルミ形材
電動機構 モーター 使用電圧:AC100V(50/60Hz)
消費電力:90W
定格出力:12W
​※モーターは外側右側になります。
ワイヤレス 押ボタン
スイッチ
使用電池:コイン部リチウム電池
CR2450型×1個
到達距離:10m
部材仕様左記の内容となります。
  • スラットは、アルミ板の中にウレタン材を充填しております。
  • レール・外枠はアルミ材を使用しております。
  • ケースはカラー鋼鈑になります。
  • 家庭用100Vで動きます。
  • ワイヤレススイッチとは、壁にリモコン装置をセットします。
操作タイプ 電動

スマートタイプ
  ※1

HA+ワイヤレス




HA



ワイヤレス※2



電動標準



快適 換気・採光  ○
ワンタッチスリット  ○※2
安心 錠(幅木) 施錠/自動  解錠/自動
補助ロック モーターロック
学習機能付開閉機
フック付スラット
障害物感知 光電BS式
停電時手動操作 レバー切換式
耐風圧  600Pa:シャッター開口W2701~4000
1000Pa:シャッター開口W2101~2700
1400Pa:シャッター開口W698~2100
便利 スマートフォン操作
タイマー機能 ○※3
一斉操作
グループ操作
ワイヤレススイッチ操作 ○※2 ○※2
ワイヤレスタイマースイッチ操作

△※2※3 △※2※3
壁スイッチ操作
タイマースイッチ △※2※3 △※2※3
遠隔操作
複数操作
一斉操作
HEMS連携 ○※4
HAシステム対応

○標準 △オプション
※ 1スマートフォンは、お客様側でのご用意となります。
※ 2ワイヤレス押ボタンスイッチ及びタイマースイッチの場合、開閉スイッチ同時押により全面スリットになります。
※ 3タイマー設定は窓シャッター「開」または「閉」を指定します。スリット状態にはタイマー設定はできません。
※ 4HEMSへの連携は、パナソニック(株)「スマートHEMS
」と三菱電機(株)「三菱HEMS」に限ります(2016年4月現在)。

タイマースイッチ(オプション)
ワイヤレス
有線
型番
ブロンズ(B1)

ブラック(T3)

ホワイト(W1)

ステンカラー(U4)
ブロンズBA/アルミ形材 ブラックTA/アルミ形材 ホワイトWA/アルミ形材 ステンカラーU4/アルミ形材
ケース スポットブラウン/カラー鋼板 ナイトブラック/カラー鋼板 シルキーホワイト/カラー鋼板 ビューステン/カラー鋼板
スラット ブラウン/カラーアルミ板 ブラック/カラーアルミ板 ホワイト/カラーアルミ板 ミンクブラウン/カラーアルミ板

※ケース、スラット等の色は異なります。

茨城県N様邸・マドマスターワイドお届けしました。

設置前

設置後

製品仕様・価格

製品名

マドマスターワイド後付け「換気・採光モデル」

寸法 開口幅W3,600×開口高さH2,100  1台

ホワイト

開閉仕様

電動ワイヤレス

参考お届け金額

¥576,180
製品・本体工事・雨戸取外し処分・消費税込

納期 製作納期12日間・工事日数1日

東京都北区K様邸・マドマスターワイドお届けしました。

設置前

設置後

製品仕様・価格

製品名

マドマスターワイド後付け「換気・採光モデル」

寸法 開口幅W3,600×開口高さH2,263  1台

ステンカラー

開閉仕様


電動タイマー仕様(3点式押しボタン併用)

参考お届け金額

¥602,370
製品・タイマー・本体工事・下地工事・100V電気工事・雨戸撤去処分・消費税込

納期 製作納期12日間・工事日数1日

埼玉県久喜市O様邸・マドマスターワイドお届けしました。

設置前

設置後

製品仕様・価格

製品名

マドマスターワイド後付け「換気・採光モデル」

寸法

開口幅W3,292×開口高さH2,315

ブロンズ

開閉仕様

電動ワイヤレス

参考お届け金額

¥588,600
製品・本体工事・雨戸取外し処分・消費税込

納期 製作納期12日間・工事日数1日
住宅用窓シャッター
マドマスターワイド

大型窓など2間以上の大きな窓に設置いただけるワイドタイプの窓シャッターです。

施工お届けエリア
東京23区・市部・埼玉県(秩父を除く全域対応)・千葉県・神奈川県・群馬県・茨城県・栃木県
