幅5.5mまで中間に柱のない1本で対応可能な電動シャッターです。軽くて静かです。

ますますワイド化する開口部にスッキリと納まり、建築物の風格を高めます。

ワイド化

近年、建物の大型化に伴い、開口部のワイド化が進んでいます。本シャッターは重量シャッターの採用までには至らない場合に最適です。5.55mまでの間口なら一連で納まります。
(グリルタイプは6.12m)

操作性

開閉操作はスィッチボタンを押すだけの簡単・便利・快適な電動式。
電源は家庭用の100ボルト、停電時には手動に切り替えられ、しかも操作は簡単です。
またリモコン操作も可能です(オプション)。送信機は携帯に便利なカードタイプ。

■リモコンセレカードⅢ(オプション)
■押ボタンスイッチ

ステンレス蓋露出タイプ



■押ボタンスイッチ

プラスチック埋込タイプ

耐久設計

停止リミットはプログラムリミットとレバーリミットの二重安全装置をつけ、モータープロテクターがモーターの焼損を防ぐなど、安全性、耐久性を考慮して設計しています。

障害物感知機能

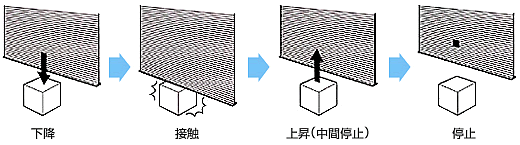

シャッター下降中の障害物を自動的に感知する障害物感知装置を標準装備しています。(座板感知方式、光電管センサ方式があります。)

消火・救助活動

万一火災の非常事態が発生して停電した場合、消火放水により解錠するシステムなどです。

防火設備シャッターに関する注意事項

●明かり窓の設置はできません。
●レールはスチール材/ステンレス材に限ります。
●水切りはスチール材/ステンレス材に限ります。
(ステンレス巻き水切りの対応が可能です。)
●ケースは何れの場合も、3面を設置してください。(板厚t0.8)
注)特殊ブラケット(ツル首仕様/軸心移動/勾配カット等)を選択した場合でも、別途特殊ケースにてブラケット3面を設置してください。(ツル首・マグサ部を含め囲います。)
●障害物感知について
座板スイッチ(MSS-4)もしくは光電管センサ式となります。

電動ワイドシャッター構成部材になります。

電動式 商品名
モートW グリル
モートW
アルミグリル
モートW
トップスルー
モートW
御前様
スラット 塗装溶融亜鉛
めっき鋼板
t0.8
t1.0
発泡ウレタン充填アルミ
グリル パイプ ユニクロ φ15.9
ステンレス φ16.0
リンク ユニクロ
ステンレス
アルミニウム合金
ダイカスト
パイプ アルミ合金
押出形材
φ19.0
ガイドレール アルミ合金
押出形材
露出型
埋込型
溶融亜鉛
めっき鋼板
露出型 ○※1
埋込型 ○※1
ステンレス 露出型 ○※1
埋込型 ○※1
座板 アルミ合金押出形材 ○※2
溶融亜鉛めっき鋼板 ○※1
ステンレス ○※1
ケース アルミ合金押出形材 オプション オプション オプション オプション
溶融亜鉛めっき鋼板
ステンレス オプション オプション オプション オプション オプション
PBS 標準 露出型
埋込型
防雨 露出型
埋込型

※1:防火設備仕様の場合は、塗装溶融亜鉛めっき鋼板またはステンレスとなります。
※2:アルミレール使用の場合、座板はアルミニウム合金押出形材となります。

開閉機仕様になります。

項目
機種
EGM-18T
EGM-25T
EGM-50T
EGM-25
EGM-50
単相、100V
三相、200V
電動機
出力
kW
0.080
0.125
0.25
0.125
0.25
時間定格
min
5
周波数
Hz
50/60
全負荷電流
A
2.6/2.4
3.0/3.0
5.5/5.4
0.9/0.7
1.7/1.4
その他
手動操作方法
チェーン式
電動巻上速度(H=3m)
m/min
2.7/3.4
3.0/3.8
3.0/3.8 | ※5.1/6.4
3.2/3.9
3.3/4.0 | ※5.8/7.0

※高速仕様

電動ワイドシャッターのカラーバリエーションになります。

■スラットタイプ(t0.8 t1.0 防火設備仕様)


シルキーホワイト

シルバーグレ

■グリルタイプ


ブロンズ

シルバー

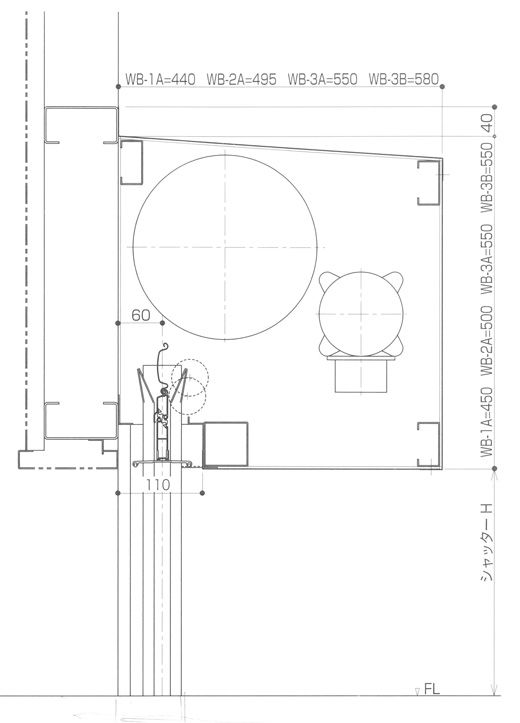

電動ワイドシャッターの納まり図面です。

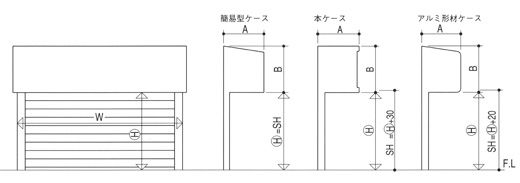

設計範囲表になります。

※SHはブラケット下端までの寸法を示し、Hは有効高さを示す。
有効開口WはW-(レール深さ×2)
標準設計Wmaxは5.55mとする。
(W寸法はガイドレール外々寸法とする。)
0.75m<W≦5.0mはB2-M(t0.8)スラット、
5.0m<W≦5.5mはB2-M(t1.0)スラットを使用する。
破線部はB2-M(t1.0)スラットについて適用する。
本図は、MSS-H及びMSS-4アルミ製座板に用いる。

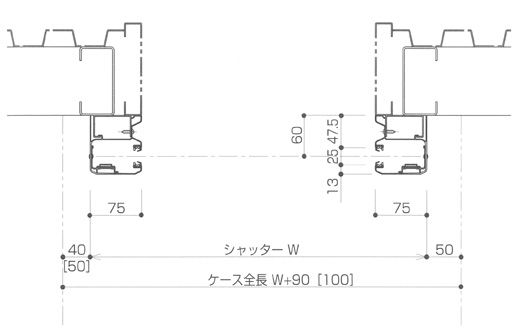

鉄骨造標準納まり図になります。

ガイドレール:露出(アルミ)
ケース   :簡易ケース
座板    :MSS-H


※〔 〕寸法はWB-3Bブラケットの場合

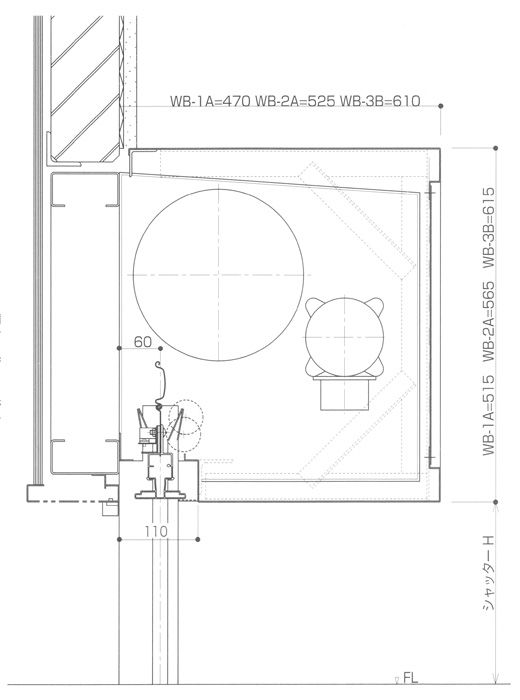

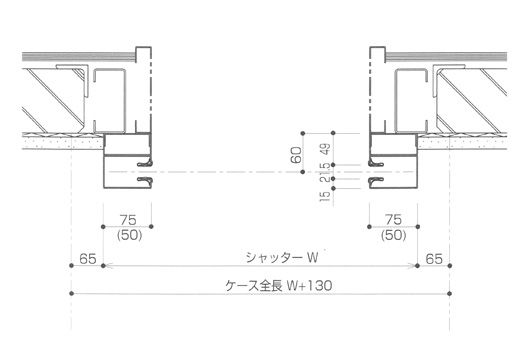

ALC造標準納まり図になります。

ガイドレール:露出(スチール、3方枠を点線表記)
ケース   :露出本ケース
座板    :MSS-4

電動ワイドシャッターの価格設置例です。

埼玉県久喜市K社様・電動ワイドシャッター「モートW型」お届けしました。

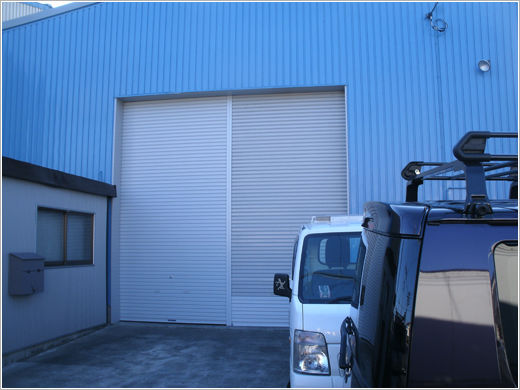

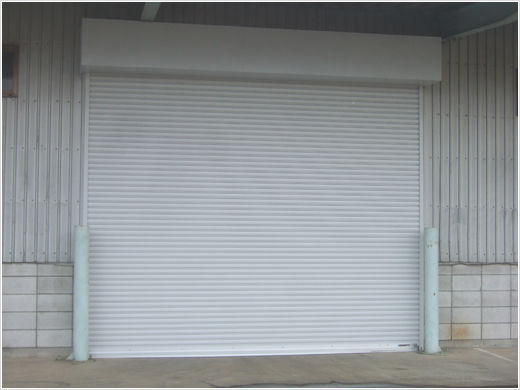

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」一般仕様
寸法 開口幅W4,100×開口高さH3,300  1台

シルバーグレー

開閉仕様 3点式押しボタン1個

シャッター以外の工事 なし
電源 100V
参考お届け金額 ¥705,434
製品・本体工事・取り外し処分・消費税込
納期 製作納期15日間・工事日数1日

杉並区W様店舗・電動ワイドシャッター「モートW型」お届けしました。

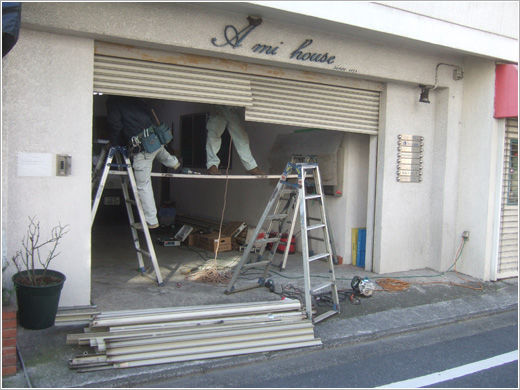

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」
寸法 開口幅W4,000×開口高さH2,400  1台

シルバーグレー

開閉仕様 3点式押しボタン1個

シャッター以外の工事 1次側電源工事
電源 100V
参考お届け金額 ¥636,678
製品・本体工事・取り外し工事・残材処分費・1次側電源工事・箱型レール・消費税込
納期 製作納期14日間・工事日数1日

東京都練馬区H様邸・電動ワイドシャッター「モートW型」お届けしました。

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」
寸法 開口幅W4,700×開口高さH2,080  1台

シルキーホワイト

開閉仕様
3点式押しボタン1個 カードリモコンセレカードⅢ2枚
シャッター以外の工事 1次側電源工事
電源 100V
参考お届け金額

¥671,056
製品・本体工事・取り外し工事・残材処分費・1次側電源工事・消費税込

納期 製作納期15日間・工事日数1日

埼玉県加須市K様邸・電動ワイドシャッター「モートW型」お届けしました。

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」
寸法 開口幅W3,580×開口高さH3,080 1台

シルキーホワイト

開閉仕様
3点式押しボタン1個 カードリモコンセレカードⅢ2枚
シャッター以外の工事 1次側電源工事
電源 100V
参考お届け金額

¥671,056
製品・本体工事・取り外し工事・残材処分費・1次側電源工事・消費税込

納期 製作納期15日間・工事日数1日

荒川区K様工場・電動ワイドシャッター「モートW型」お届けしました。

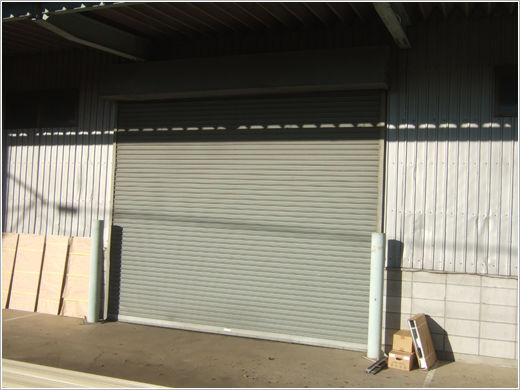

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」一般仕様
寸法 開口幅W4,200×開口高さH4,000 1台

シルキーホワイト

開閉仕様

3点式押しボタン1個

シャッター以外の工事 カバー工法用化粧枠
参考お届け金額

¥800,930
製品・本体工事・取り外し処分・化粧枠・足場仮設費・消費税

納期 製作納期15日間・工事日数1日

戸田市A社様・電動ワイドシャッター「モートW型」お届けしました。

設置前

設置後

製品仕様・価格

製品名 電動ワイドシャッター「モートW型」一般仕様
寸法 開口幅W4,100×開口高さH4,000 1台

シルキーホワイト

開閉仕様
3点式押しボタン1個 カードリモコンセレカードⅢ2枚
シャッター以外の工事 なし
参考お届け金額

¥757,730
製品・本体工事・取り外し処分・消費税

納期 製作納期15日間・工事日数1日
