店舗・ガレージ・倉庫・住宅などどんな建物にもフィットする汎用軽量シャッター「新セーヌ」です。

店舗・倉庫・ガレージなどどんな建物にもフィットするデザインのシャッターです。

  • スラットは特殊表面加工したカラー鋼板ですから、さびに強く、耐食性に優れています。
  • ガイドレールと中柱に塩ビを差し込むことにより制振効果を高めました。

軽量シャッターは街の中で、暮らしの中で ”安心・安全・快適” というテーマに基づき、進化しています。

軽量シャッターへのニーズは建物の用途や条件によって異なりますが、時代や社会の変化にも左右されます。またオーナーの出張によっても、さらに多様化します。
文化シャッターでは、長年の製品づくりのノウハウとリーディング・カンパニーの実績をベースに、マーケティングに合わせた多彩なバリエーションとしてお届けすることをモットーに努めています。
安定した品質はもとより、操作性、意匠性に加え、最新技術を活用した付加価値の高い製品群から、ジャスト・フィットのシャッターおよびオプションをお選びください。

操作性 | 手動タイプ

手動タイプは軽い操作性をお約束するセルフコイリング巻き上げ方式により、開けるときはそっと力を添えるだけで、閉めるときはフック棒を用い軽く引き下ろすだけで開閉が可能です。

■スプリング
■フック棒

手掛けの深さも広げ、また錠の開け閉めも楽なサムターン方式を採用するなど、細部にわたって操作性を確保しています。

■外錠(ディンプル錠)

施錠方法は、開け閉めしやすいサムターン方式を採用しております。
(ディンプル錠)
■シャッターポスト(オプション)

シャッターを閉めたままで新聞等を受け取るポストを設置できます。

奥行きを広げた抗菌仕様の樹脂製手掛けをはじめ、防火設備仕様にはステンレス手掛けも用意しております。

■手掛け樹脂製
■ステンレス製

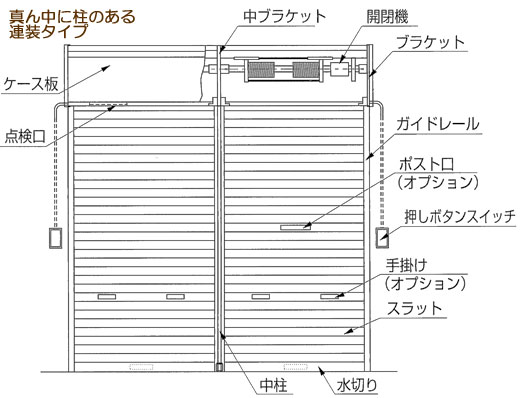

操作性 | 電動タイプ

■ビルトインモーター
バネシャフトにビルトインモーターを設置した 電動タイプです。
■押ボタンスイッチ
露出タイプと埋込タイプの2種類が ございます。
■シャッターリモコン<セレカード>
電動シャッター専用で、オプションとなります。

●携帯に便利な、軽くて薄いセレカード。
シャッターの開閉はワンタッチでOK。

●リモコンの電波の組み合わせは約1677万通り。
他のリモコンによる誤動作もありません。

​●1台のシャッターに最大16枚のセレカードを登録可能です。

静音声

開閉音、風打音を解消するため、消音帯、水切りキャップを装備しています。電動タイプならば、 さらに開閉音も静かで、早朝深夜でも近所に気がねするようなことも少なくなります。

■スチールスラット

スチールシャッターの 消音帯です。
■アルミスラット

アルミシャッターの 消音帯です。
■消音帯

消音帯は部品で取れますので、消耗した場合は交換が可能です

障害物感知機能 (電動タイプのみ)

シャッター下降中に障害物に接触した場合、シャッターは停止し上昇する「負荷感知機能」を装備しています。

※寒冷地域は光電センサ方式となります。
※上部200mm、下部100mmは感知しません。
※防火設備仕様の場合、光電センサ方式となります。
※ガレージ用途に使用する場合は、標準装備の障害物感知装置の他に車両用の障害物感知装置としてGL(地面)より50mmの高さに光電センサの追加設備を推奨しています。

耐風圧性能

台風圧性能は最大間口で500pa以上。
2連装の場合、風の強い地域には耐風圧ロックをおすすめします(オプション)。
中柱をしっかりと固定します。

耐風圧ロック(オプション)

抗菌仕様

手掛け、フック棒のグリップに抗菌仕様を採用しました。

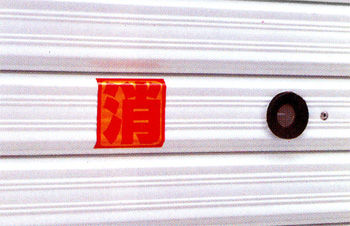

消火・救助活動

万一火災等の非常事態でも、スピーディな消火・救助活動が行るよう、外部から消火放水の水圧でシャッターを解錠するシステムをオプションとして用意しています。(手動シャッター用)
手動シャッター用

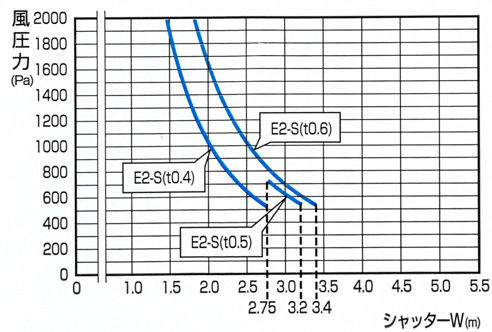

耐風圧性能表になります。

ケース形状となります。

R型ケース
ブラケット A B C
R1N 330 362 380
R2N 346 385 400

※ケース幅はシャッター幅よりも左右22.5mm(合計45mm)長くなります。

P型ケース
ブラケット A B C
P1N 340 330 360
P2N 380 350 400
P3N 425 380 455
L型ケース
ブラケット A B C
L2N 390 350 390
L4N, L4WN 425 380 455
L5N, L5WN 495 425 525

※P型ケース、L型ケースには化粧ブラケットは装備されません。

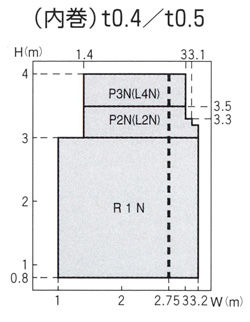

設計範囲表となります。

■電動タイプ ■手動タイプ

1<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットを使用します。 0.8<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットを使用します。



汎用シャッター「新セーヌ」のカラーバリエーションです。

カラーは全部で3種類になります。

建物の外壁に合わせやすいベーシックカラーをラインナップしています。


シルキーホワイト


シルバーグレー


ペールベージュ

シャッターの巻き方向になります。

建物の中に巻き取る形を「内巻き」といいます。シャッターの仕上がり部分を外側に見せながら内側に巻き取る仕組みです。
建物の外にシャッターを設置して、そのまま外側に巻き取る形を「外巻き」といいます。

幅W寸法・高さH寸法の詳細になります。

シャッターレールのエンドまでが幅Wとなります。
シャッターボックス下までが高さHとなります。

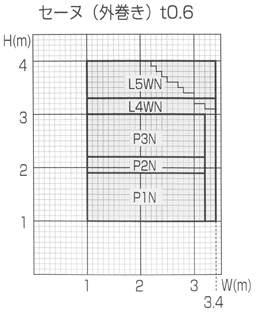

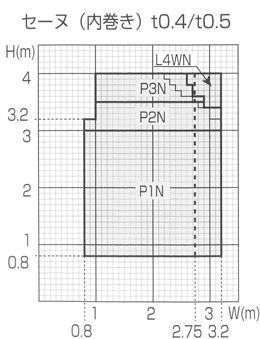

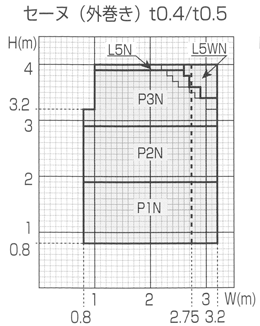

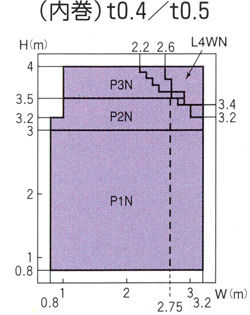

製品設計範囲表になります。

  • 巻き方向:内巻き
  • 板厚 : t0.4 / 0.5
  • 幅W : 0.8~3.2(m)
  • 高さH : 0.8~4(m)
  • 巻き方向:外巻き
  • 板厚 : t0.4 / 0.5
  • 幅W : 0.8~3.2(m)
  • 高さH : 0.8~4.0(m)

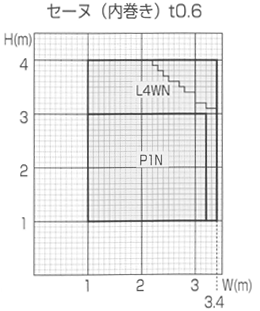

  • 巻き方向:内巻き
  • 板厚 : t0.6
  • 幅W : 1.0~3.4(m)
  • 高さH : 1.0~4.0(m)
  • 巻き方向:外巻き
  • 板厚 : t0.6
  • 幅W : 1.0~3.4(m)
  • 高さH : 1.0~4.0(m)

木造標準納まり図になります。

木造のシャッターレール、ケースの参考納まり図になります。

ALC造標準納まり図になります。

ALC造のシャッターレール、ケースの参考納まり図になります。

RC造標準納まり図になります。

RC(コンクリート)造のシャッターレール、ケースの参考納まり図になります。

軽鉄(LGS)造標準納まり図になります。

サッシと取り合いのあるシャッターレール、ケースの参考納まり図になります。
ガレージシャッター
軽量シャッター「新セーヌ」

ガレージ・倉庫・店舗等様々な用途に対応可能な汎用軽量シャッターです。
