エスプリは、ガレージ専用に開発されました。

ハイクオリティとモダンテイストで成立させたガレージシャッターのニューモデル「エスプリ」です。

すべては上質を楽しむために

住宅のファサードにポジショニングするガレージシャッターは建物のスタイルやそこに住まう方々のライフスタイルにうまくマッチングすることが大切です。

それは、ガレージが単に車を置くスペースではなく、ガレージライフを楽しむ空間になるということ。ガレージシャッターのニューモデル 《エスプリ》 はこだわりました。

■タイプバリエーション

操作方式 タイプ カラー 開閉方式

電動

スタンダードタイプ

ミストシルバー

ヘイゼルステン

フロストホワイト

ミディアムウォークFe

ブランチークFe

セレカードIII(標準装備)

セレクルーズII(標準装備)

セレアーキ(オプション)

エコノミータイプ
防火設備タイプ
手動 スタンダードタイプ

ミストシルバー

ヘイゼルステン

フロストホワイト


エコノミータイプ

電動&リモコン-セレカード-

カードリモコン「セレカードⅢ」(標準装備)

ガレージシャッターには電動&カードリモコン 《セレカード》 をおすすめします。

雨の日でも、車の中からボタンを押すだけでシャッターの開閉ができ、濡れることもなく快適です。
また外錠やスイッチボックスが不要なため、カギを掛ける手間もなく施錠のわずらわしさを解消。
カギのこじ開け被害の心配もありません。

リモコンは薄くて軽い携帯に便利なカードタイプ。

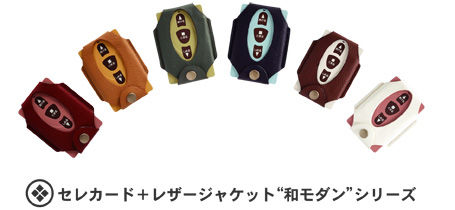

1セット2枚の《セレカード》とレザージャケットを5色×6色の組合せからお選びいただけます。レザージャケットは本革製で手になじみやすく滑りにくいユニバーサルデザインです。

車載用自動開閉リモコン「セレクルーズⅡ」(標準装備)

車のUSB電源ソケットに差し込むだけで、エンジンを掛けるとシャッターが開きます。

ガレージ専用のシャッターとしてデザインと機能を追求しました。

文化シヤッターでは、長年の製品づくりのノウハウと実績をベースにガレージシャッターのニューモデル《エスプリ》を開発。

ご使用いただく度に、そのデザインと機能の確かさが実感いただけます。

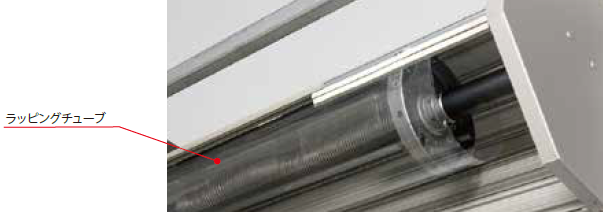

防錆対策|[手動|電動](スタンダードタイプのみ)

機能の劣化を防止するラッピングチューブ

主要機構部の巻取り部にはPET素材でカバーを施し、サビによる機能の劣化を防いでいます。

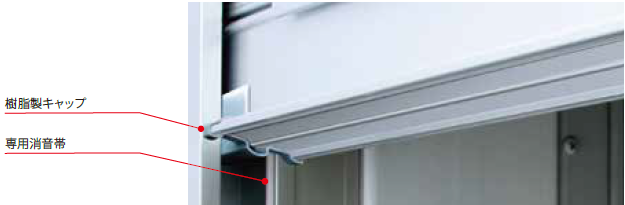

静音設計|[手動|電動]

気になる音を低減

開閉音、風打音を抑えるためガイドレールに専用消音帯を装備いたしました。
また手動タイプの水切りには樹脂製キャップを採用しました。

二重の障害物感知装置|[電動]

挟まれ事故を未然に防止

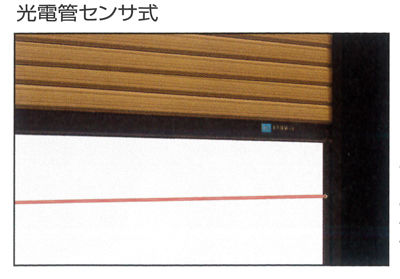

光電管センサ式

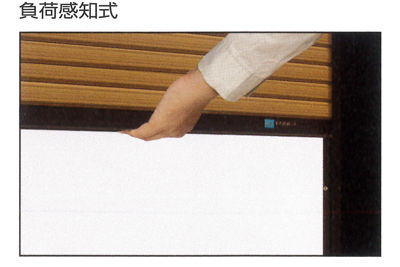

負荷感知式

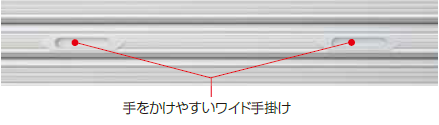

ワイド手掛け|[手動]

軽い操作性を確保

手動タイプは、開閉しやすいワイド手掛けを採用しました。

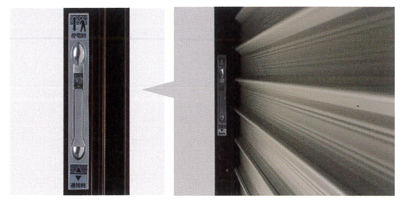

手動切り替え簡単操作|[電動](スタンダードタイプのみ)



停電時でも、全開、全閉しているシャッターはレールサイドに設置している手動切り替えレバーにより、手動で開閉が可能となります。

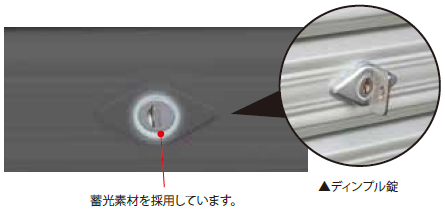

鍵穴部に蓄光|[手動]

夜間でも使いやすく

カギはディンプル錠。鍵穴回りには、夜間の暗闇でもキーが差し込みやすい畜光素材を採用しています。

アルミ形材採用|[手動|電動](スタンダードタイプのみ)

サビに強く美しい

スラットはオリジナルカラーを施したカラー鋼板、ガイドレールおよび水切りは防錆性に優れたアルミ形材を採用しました。

防火性能



建設省告示第1360号に基づく例示仕様の防火設備仕様をラインアップ。スラットはスチール製t0.8mmを使用、ガイドレールはスチール製となります。

リモコン操作|[電動]

車の中から楽々ワンタッチ

電動タイプには、スイッチひとつで操作できるカードリモコン《セレカード》を標準で2枚ご用意しています。車の中から操作でき大変便利です。

《セレカード》の〈あける〉〈とまる〉〈しめる〉には、読みやすい文字『イワタUDフォント』を採用しています。
イワタUDフォントは、ユニバーサルデザインの視点で作られた文字フォントです。
UD(ユニバーサルデザイン)とは年齢・性別や障害の有無に関係なく、できるだけ多くの人が利用できるように考えられたデザインのことです。

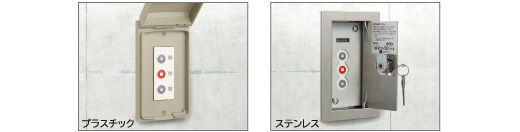

押しボタンスイッチ|[電動]



固定の操作スイッチを壁面に設置できます。プラスチック、ステンレスの2種類からお選びいただけます。

テンキースイッチ|[電動](オプション)



暗証番号を入力する、固定の操作スイッチ。防犯性能に優れたCP認定品です。

ワイヤレス押しボタンスイッチセレアーキ|[電動](オプション)



配管・配線不要スイッチです。

その他のオプション

照明連動システム

ガレージ内の照明がシャッター開閉と連動し、点灯・消灯する便利なシステムです。

ガレージ専用のシャッター「エスプリ」は電動式、手動式から選べます。

シャッター仕様表になります。

  電動 手動

スタンダードタイプ

エコノミータイプ

防火設備タイプ

スタンダードタイプ

エコノミータイプ

スラット カラー鋼板(t0.4・t0.5) カラー鋼板(t0.8) カラー鋼板(t0.4・t0.5)
スラット(木目鋼板) カラー鋼板(t0.5) カラー鋼板(t0.8) -
ガイドレール アルミ形材 カラー鋼板 カラー鋼板 アルミ形材 カラー鋼板
座版 アルミ形材 カラー鋼板 カラー鋼板 アルミ形材 カラー鋼板
ラッピングチューブ - - -
ケース カラー鋼板(t0.4) カラー鋼板(t0.8) カラー鋼板(t0.4)
障害物感知装置 光電センサ式+負荷感知式(連装の場合は負荷感知式のみ) - -
リモコン セレカードⅢ(レザージャケット付)+セレクルーズⅡ - -
手掛け - - - ワイド ワイド
外錠 - - - 蓄光仕様 蓄光仕様

ケース形状となります。

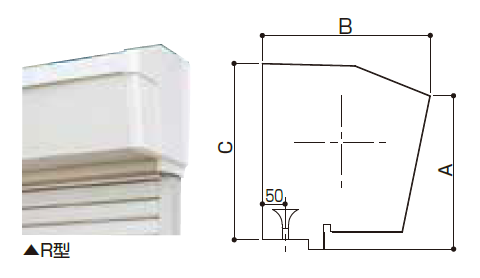

■R型となります。

R型ブラケット
ブラケット A B C
R1N 330 362 380
R2N 346 385 400

※ケース全長はW寸法より44.4mm長くなります。

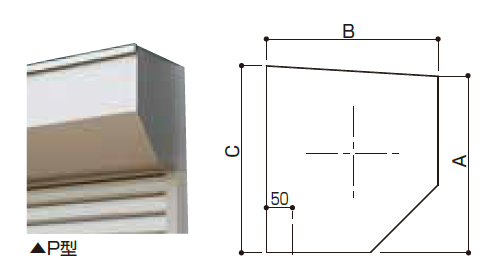

■P型となります。

P型ブラケット
ブラケット A B C
P1N 340 330 360
P2N 380 350 400
P3N 425 380 455

※ケース全長はW寸法より長くなります。
電動式:駆動側21.2mm・従動側1.2mm(合計22.4mm)
手動式:左右1.2mm(合計2.4mm)

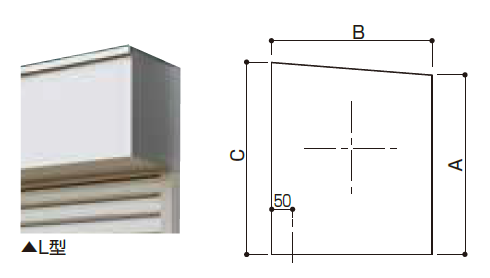

■L型となります。

L型ブラケット
ブラケット A B C
L2N 390 350 390
L4N, L4WN 425 380 455
L5N, L5WN 495 425 525

※ケース全長はW寸法より長くなります。
電動式:駆動側21.2mm・従動側1.2mm(合計22.4mm)
手動式:左右1.2mm(合計2.4mm)



※P型ケース・L型ケースには化粧カバーは装備しておりません。

設計範囲表となります。

※ウッドテイストは全範囲t0.5となります。
※W寸法はガイドレール外々寸法です。

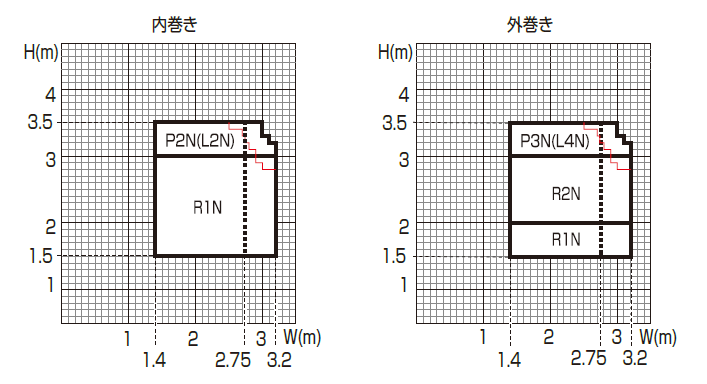

電動スタンダードタイプ

1.4<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットとなります。
※表内の赤線より大きい範囲は連装許容外となります。

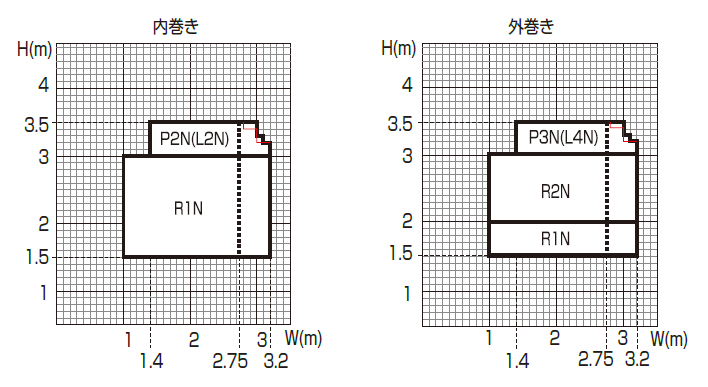

電動エコノミータイプ

1<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットとなります。
※表内の赤線より大きい範囲は連装許容外となります。

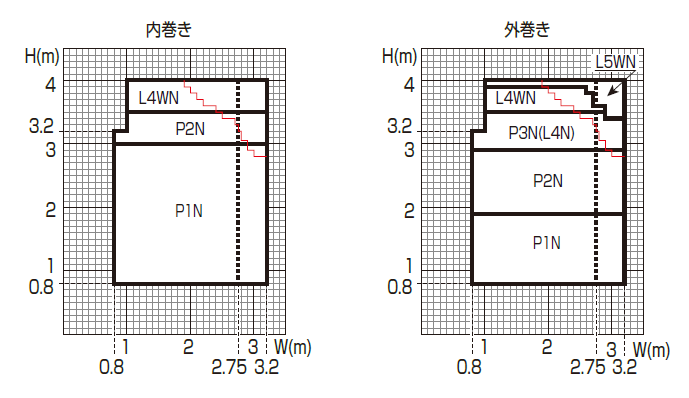

手動スタンダードタイプ

0.8<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットとなります。
※表内の赤線より大きい範囲は連装時の中柱はスライド式となります。
※連装(中柱の使用)でスライド中柱をお選びいただくと、ケースの大きさが設計範囲から選定される寸法より大きいケースになる場合があります。

手動エコノミータイプ

0.8<W≦2.75は t0.4 スラット 2.75<W≦3.2は t0.5 スラットとなります。
※表内の赤線より大きい範囲は連装時の中柱はスライド式となります。
※連装(中柱の使用)でスライド中柱をお選びいただくと、ケースの大きさが設計範囲から選定される寸法より大きいケースになる場合があります。

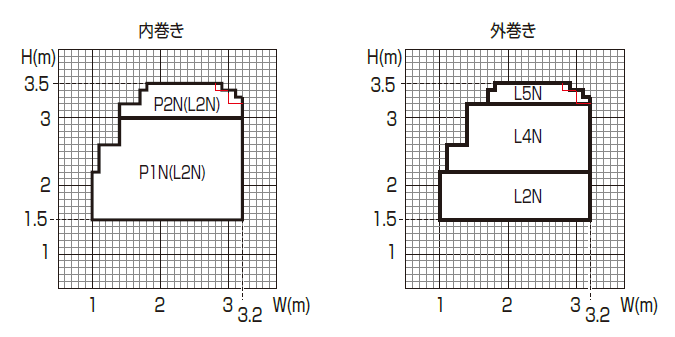

電動防火設備タイプ

※表内の赤線より大きい範囲は連装許容外となります。

電動防火設備タイプに関する注意事項です。

ブラケット

ブラケット R型 P型 L型
外巻時 × ×
内巻時 ×

スチール製P型/L型が選択できます。
P型ブラケットは内巻時のみとなります。
外部設置の外巻時はL型ブラケットで点検口を設置する事。
R型ブラケットは設置できません。
必ず側面ブラケット(空ブラケット)を設置する事。
特殊ブラケットは対応可能です。

ケース

板厚はt0.8になります。何れの場合も、3面を設置してください。
注)特殊ブラケット(ツル首仕様/軸心移動/勾配カット等)を選択した場合でも、別途特殊ケースにてブラケット3面を設置してください。(鶴首・マグサ部を含め囲います)

レール・水切り

スチール材に限ります。

その他

明かり窓・ポストの設置はできません。

ガレージ専用に開発されたシャッター「エスプリ」のカラーバリエーションです。

カラーは全部で5種類になります。

ESPRITMIST SILVERミストシルバー

スタンダードタイプ

スラット カラー鋼板 ミストシルバー
レール アルミ形材 ステンカラー
水切り アルミ形材 ステンカラー
ケース カラー鋼板 ミストシルバー

エコノミータイプ/防火設備タイプ

スラット カラー鋼板 ミストシルバー
レール カラー鋼板 アーモンドステン
水切り カラー鋼板 アーモンドステン
ケース カラー鋼板 ミストシルバー


ESPRITHAZEL STAINヘイゼルステン

スタンダードタイプ

スラット カラー鋼板 ヘイゼルステン
レール アルミ形材 ブロンズ
水切り アルミ形材 ブロンズ
ケース カラー鋼板 ヘイゼルステン

エコノミータイプ/防火設備タイプ

スラット カラー鋼板 ヘイゼルステン
レール カラー鋼板 ビューブラウン
水切り カラー鋼板 ビューブラウン
ケース カラー鋼板 ヘイゼルステン


ESPRITFROST WHITEフロストホワイト

スタンダードタイプ

スラット カラー鋼板 フロストホワイト
レール アルミ形材 シルバー
水切り アルミ形材 シルバー
ケース カラー鋼板 フロストホワイト

エコノミータイプ/防火設備タイプ

スラット カラー鋼板 フロストホワイト
レール カラー鋼板 シルバーグレー
水切り カラー鋼板 シルバーグレー
ケース カラー鋼板 フロストホワイト


ESPRITMEDIUM OAKミディアムオーク

※電動式のみの対応となります。

スタンダードタイプ

スラット カラー鋼板 ミディアムオーク
レール アルミ形材 ブロンズ
水切り アルミ形材 ブロンズ
ケース カラー鋼板 ヘイゼルステン

エコノミータイプ/防火設備タイプ

スラット カラー鋼板 ミディアムオーク
レール カラー鋼板 ビューブラウン
水切り カラー鋼板 ビューブラウン
ケース カラー鋼板 ヘイゼルステン


ESPRITBROWN TEAKブランチーク

※電動式のみの対応となります。

スタンダードタイプ

スラット カラー鋼板 ブランチーク
レール アルミ形材 ブロンズ
水切り アルミ形材 ブロンズ
ケース カラー鋼板 ヘイゼルステン

エコノミータイプ/防火設備タイプ

スラット カラー鋼板 ブランチーク
レール カラー鋼板 ビューブラウン
水切り カラー鋼板 ビューブラウン
ケース カラー鋼板 ヘイゼルステン


ガレージ専用に開発されたシャッター「エスプリ」の納まり図面です

シャッターの巻き方向になります。

  • 建物の中に巻き取る形を「内巻き」といいます。シャッターの仕上がり部分を外側に見せながら内側に巻き取る仕組みです。
  • 建物の外にシャッターを設置して、そのまま外側に巻き取る形を「外巻き」といいます。

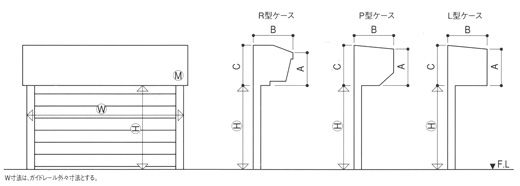

幅W寸法・高さH寸法の詳細になります。

  • シャッターレールのエンドまでが幅Wとなります。
  • シャッターボックス下までが高さHとなります。

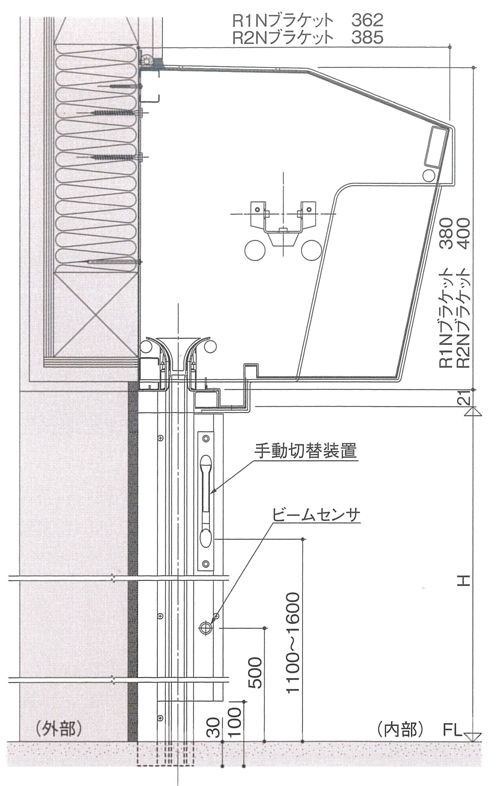

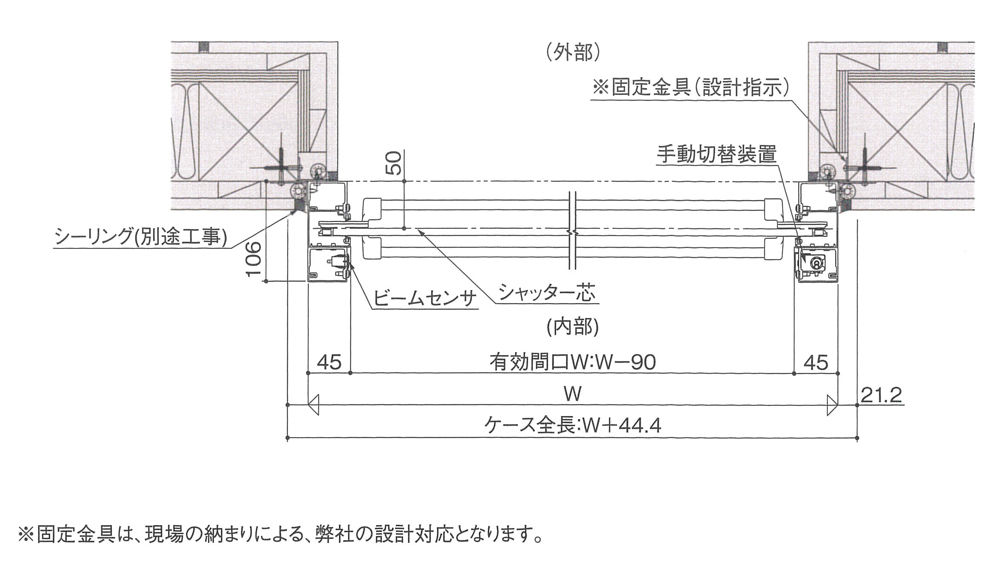

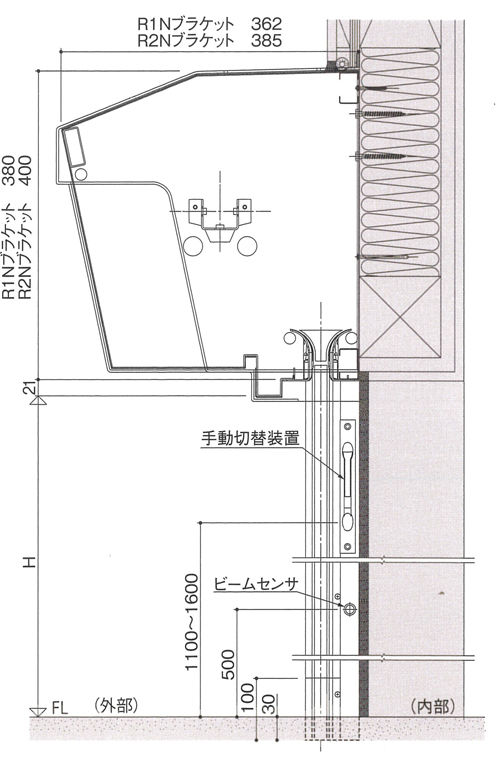

電動式(内巻)木造標準納まり図になります。



  • 木造のシャッターレール、ケースの参考納まり図になります。

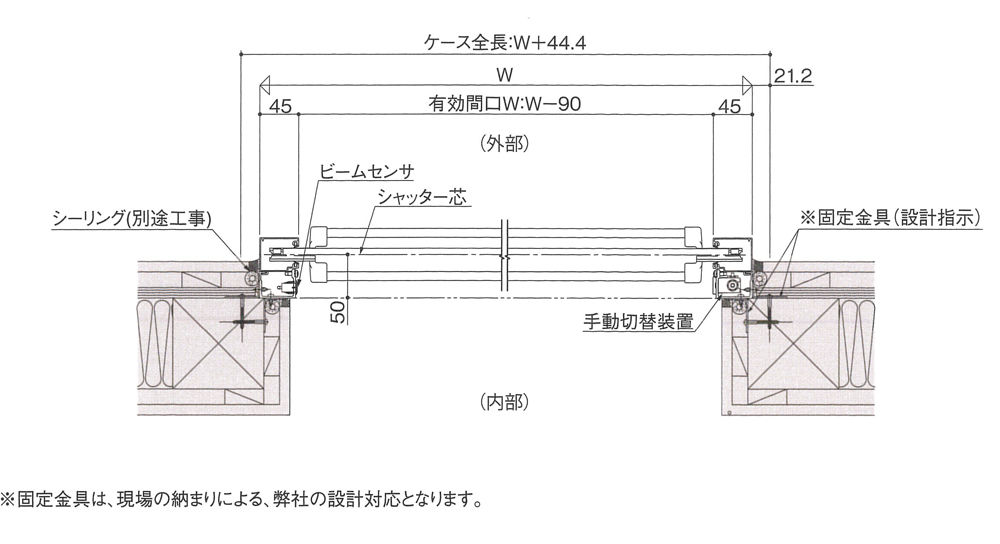

電動式(外巻)木造標準納まり図になります。



  • 外巻木造のシャッターレール、ケースの参考納まり図になります。

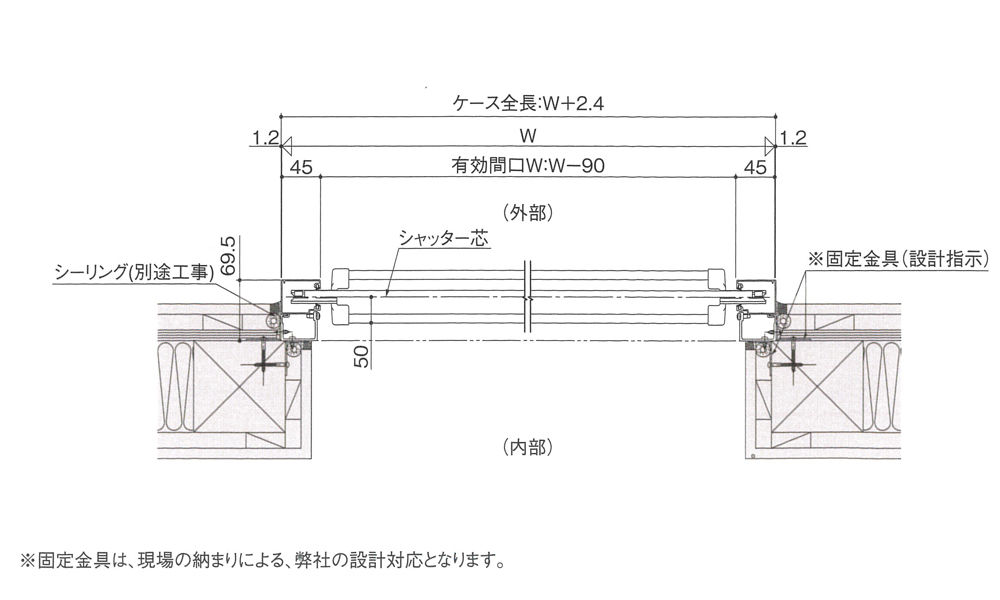

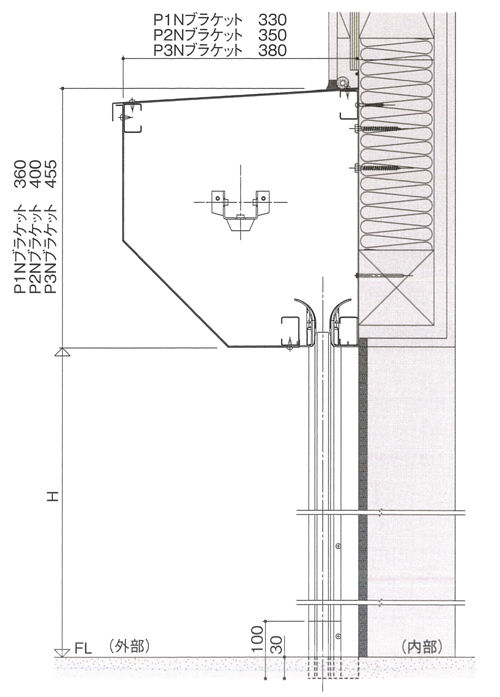

手動式(外巻)木造標準納まり図になります。



  • 手動式木造(外巻)のシャッターレール、ケースの参考納まり図になります。

ガレージシャッター「エスプリ」各設置例価格になります。

埼玉県越谷市H様邸・「エスプリスタンダードタイプ電動式」お届けしました。

設置前

設置後

製品仕様・価格

製品名

エスプリスタンダードタイプ電動式

寸法

シャッター開口幅W2,420×開口高さH3,100 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

支子色・琥珀色


支子色・琥珀色
シャッター以外の工事 100V(1次側電気工事)
納期 製作納期10日間・工事日数1日

埼玉県川口市M様邸・電動軽量シャッター「エスプリエコノミー」お届けしました。

設置前

設置後

製品仕様・価格

製品名

軽量電動シャッター「エスプリスタンダードタイプ」

寸法

シャッター開口幅W2,480×開口高さH2,100 1台

フロスホワイト(スラット・ケース)
シルバー(アルミレール・水切り)

開閉仕様
3点式押しボタン1個 外部手動切換装置1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

水縹色・深縹色
電源

100V

シャッター以外の工事

100V(1次側電気工事)

納期

製作納期10日間・工事日数1日

中野区K様店舗・軽量手動シャッター「エスプリエコノミー」お届けしました。

設置前

設置後

製品仕様・価格

製品名

軽量手動式シャッター「エスプリエコノミータイプ」

寸法

開口幅W1,800×開口高さH2,300 1台

ヘイゼルステン(スラット・ケース)
ビューブラウン(レール・座板)

開閉仕様

手動式 外鍵仕様

シャッター以外の工事

なし

納期 製作納期10日間・工事1日

東京都渋谷区M様邸・電動ガレージシャッター「エスプリ防火設備仕様」お届けしました。

設置前

設置後



製品仕様・価格

製品名

軽量電動シャッター「エスプリ防火設備仕様」

寸法

シャッター開口幅W3,100×開口高さH2,000 1台

ヘイゼルステン(スラット・ケース)

ビューブラウン(アルミレール・座板)

開閉仕様
3点式押しボタン1個 外部手動切換装置1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

乳白色・桧皮色
電源 100V
シャッター以外の工事 1次側電源工事
納期 製作納期10日間・工事日数1日間

鎌ヶ谷市K様邸・電動ガレージシャッター「エスプリスタンダード」お届けしました。

設置前

設置後



製品仕様・価格

製品名

軽量電動シャッター「エスプリスタンダードタイプ」

寸法

シャッター開口幅W3,000×開口高さH2,200 1台

ヘイゼルステン(スラット・ケース)

ビューブラウン(アルミレール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・生成色

乳白色・桧皮色
電源 100V
シャッター以外の工事 1次側電源工事
納期 製作納期10日間・工事日数1日間

戸田市マンション・軽量手動シャッター「エスプリスタンダード」お届けしました。

設置前

設置後

製品仕様・価格

製品名 軽量手動式シャッター「エスプリスタンダードタイプ」
寸法 開口幅W3,300×開口高さH2,100 1台 中間着脱柱あり

ヘイゼルステン(スラット・ケース・枠)
ビューブラウン(アルミレール・水切り)

開閉仕様

手動式

シャッター以外の工事 下地枠工事・アルミ笠木(文化SS製品)
納期 製作納期10日間・工事日数1日間

久喜市・電動ガレージシャッター「エスプリスタンダード」お届けしました。

設置前

設置後



製品仕様・価格

製品名

軽量電動シャッター「エスプリスタンダードタイプ」

寸法

シャッター開口幅W2,430×開口高さH2,260 2台

ヘイゼルステン(スラット・ケース)

ビューブラウン(アルミレール・水切り)

開閉仕様
3点式押しボタン2個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色 2セット

水縹色・深縹色 2セット

右と左のシャッターをリモコンで色分けすると便利です。
電源 100V
シャッター以外の工事 コーキング工事・1次側電源工事
納期 製作納期10日間・工事日数2日間

東京都渋谷区M様邸・電動ガレージシャッター「エスプリ」お届けしました。

設置前

設置後



製品仕様・価格

製品名 軽量電動シャッター「エスプリエコノミータイプ」
寸法 開口幅W2,540×開口高さH2,580 1台

ヘイゼルステン(スラット・ケース・枠)

ビューブラウン(レール・水切り)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

梔子色・琥珀色
電源 100V
シャッター以外の工事 下地枠工事・コーキング工事・1次側電源工事
納期 製作納期10日間・工事日数1日間
ガレージシャッター
エスプリ

開スピードが速くなり、安全性も向上。木目の鋼板が加わり、あらゆるライフスタイルに対応する「エスプリ」です。
